제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 모델: | U8820+2*U88201 |
|---|---|---|---|
| 적용 섬유형: | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM | 선형성 (전원): | ≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| 작동 온도: | 0~ +40 Ｃ | 차원: | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 강조하다: | 듀얼 채널 광발광 강도 측정기,표준 SM 광발광 강도 측정기 |
||

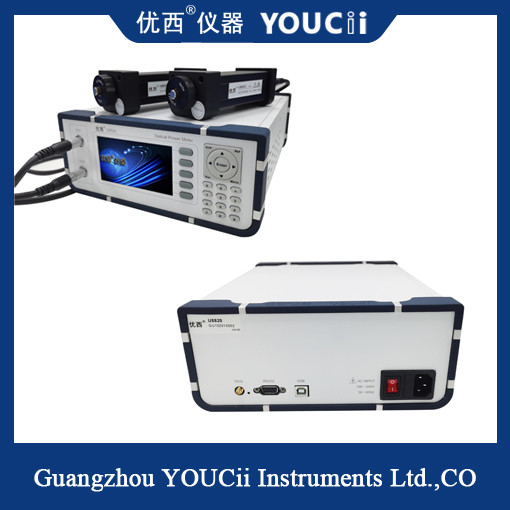

듀얼 채널 광발광 강도 측정기 수사 외부 고전력
U8820+2×U8820x 광발광 강도 측정기는 DWDM 성분, AWG &PLC 성분, 광증폭기와 섬유 광학적 시험과 측정 응용의 다른 범용의 시험에 대한 뛰어난 성능을 제공합니다. 그것은 특히 많은 양 프로뒤션 라인에 사용하기 위해 설계됩니다.
U8820+2×U8820x 광발광 강도 측정기 시험 시스템은 효율적이고 계약이 규모, 빨리 시작하는 그리고 적당합니다. 그들은 저 소비 전력, 고전력, 싱글 채널과 듀얼 채널 광발광 강도 측정기 수사 옵션을 공급합니다. 광저우 Ｕ는 또한 최고 64까지 채널 숙주 시스템을 제공합니다.
기술 명세서
| 모델 # | U8820 + 2xU88201 | U8820 + 2xU88202 | U8820 + 2xU88203 |
| 센서 소자 | 잉아아스 | ||
| 파워 레인지 | +5 ~ -85dBm | +15 ~ -75dBm | +25 ~ -65dBm |
| 파장 범위 | 850 ~ 1700 nm | ||
|
전원 샘플링 기간(비율) |
100 우리 (10KHz) | ||
| 적용 섬유형 | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM | ||
|
참고 조건에 있는 절대적 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | ||
|
참고 조건에 있는 상대 불확도 (정확도) |
전형적인 < 0.02 dB | ||
| 선형성 (전원) | ≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | ||
| 결의안 | 0.001dB | ||
| 반사 특성 | > 40 dB | ||
| 통신 인터페이스 | RS232 / USB / RJ45 | ||
| 작동 온도 | 0 ~ +40C | ||
| 저장 온도 | -30 ~ +80C | ||
| 재보정 기간 | 2년 | ||
| 차원 | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ | ||
| 중량 | 4.0 킬로그램 | ||
광발광 강도 측정기의 원칙 :
광발광 강도 측정기의 기본 원리는 측정을 위한 약간의 방법을 통하여 입사광을 전기 신호로 변환시키는 것입니다. 전형적 광발광 강도 측정기는 수신기, 검출기, 증폭기와 디스플레이로 구성됩니다. 광 신호를 받은 후, 수신기는 검출기를 통하여 광 신호를 전기 신호로 변환시키고, 디스플레이에 생산을 확대하고, 마침내 파워값을 드러냅니다.
광발광 강도 측정기의 공통 유닛은 광학 동력 장치 와트 (W) 또는 밀리와트 (mW) 이지만, 그러나 데시벨 (dBm)가 또한 기준부로서 사용될 수 있습니다. 광발광 강도 측정기의 정확도와 측정 범위는 모델과 브랜드에 따라 다를 것이고 따라서 광발광 강도 측정기 중에서 선정과 사용이 특별한 응용 필요에 따라 고려할 필요가 있습니다.
