제품 상세 정보:
|
| 작동 파장 범위: | 1310년 / 1550 nm | 적용 섬유형: | 표준 SM |
|---|---|---|---|
| 상대적 정확도 - 반사 특성: | ± 0.4 dB | 절대 전력 정확도: | ± 0.2 dB |
| 힘: | 100~240 Ｖ | 모델: | U8523A |
| 강조하다: | 이중 파장 삽입 손실 기구 조사,1550Nm 삽입 손실 기구 조사 |
||
짜맞춘 1310/1550 Nm 이중 파장 삽입 손실 기구 조사

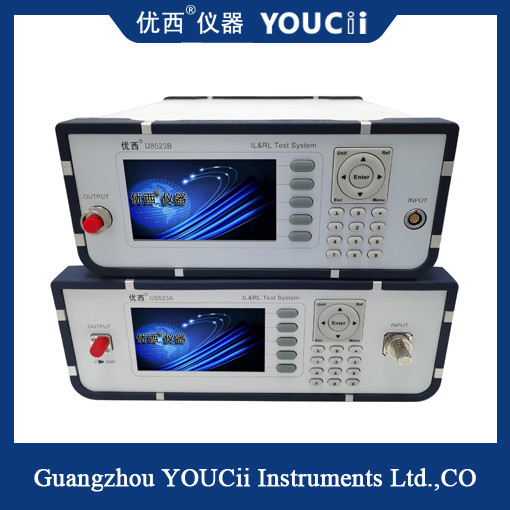

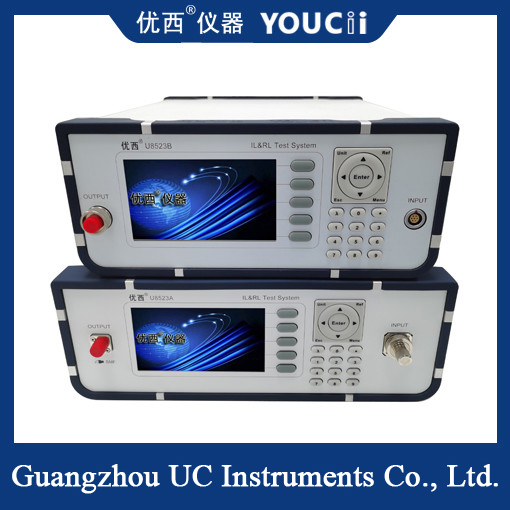

U8523A 1310/1550 nm 듀얼 조명 공급원 배면 반사기 / 전력계는 데스크톱입니다, 손실, 삽입 손실과 광학력 도구의 직접적인 측정을 뒤로 측정하면서, LCD가 디스플레이, 단일광 소스 출구를 직접적으로 지킵니다. 그것은 광섬유와 케이블의 광학 통신 구성 요소, 시스템과 연결기의 측정에 적합합니다.
U8523A는 샤시에서 짜맞춘 1310nm/1550nm 파장 광원과 짜맞춘 조사 U88201 사회를 가지고 있습니다. FC / APC 극히 낮은 후방 반사 연결기는 출력 포트에 통합되고 하이브리드 점퍼가 반사 특성 측정 범위를 영향을 미치지 않고 다양한 접속구의 형태의 측정을 수용하는데 사용될 수 있습니다. 피시험 장치 (DUT)가 점퍼 DUT 비단자에 연결될 때, 피시험 장치의 반사 특성은 드러내집니다.
상술
| 모델 # | U8523A |
| 센서 소자 | 잉아아스 |
| 작동 파장 범위 | 1310년 / 1550 nm |
| 파워 레인지 | + 5 ~ -70 데이터 베이스 관리 프로그램 |
| 반사 특성 범위 | 0~60 dB |
| 적용 섬유형 | 표준 SM |
| 상대적 정확도 - 반사 특성 | ± 0.4 dB |
| 절대 전력 정확도 | ± 0.2 dB |
| 상대적 정확도 - 삽입 손실 | < 0=""> |
| 인터페이스 | RS232 |
| 힘 | 100 ~ 240 Ｖ AC |
| 작동 온도 | 0~ +40C |
| 저장 온도 | -30~+80C |
| 재보정 기간 | 2년이요 |
| 차원 | 245 밀리미터 W×105mm H×320mm Ｄ |
| 중량 | 3.5 킬로그램 |
반사 특성이 무엇입니까?
광학 섬유 신호가 광학 장치 구성 요소를 들어가거나 남길 (광학 파이버 컨넥터와 같이) 때, 불연속과 임피던스 부정합은 반영되거나 반향되거나, 반영되거나 신호 출력 손실량 즉, 반사 특성, 반사 특성 (RL)를 돌려받는 것으로 안에 결과로서 생길 것입니다. 삽입 손실이 광링크가 손실과 마주칠 때 결과로 생기는 신호값의 측정인 반면에, 반사 특성은 광링크가 성분 접근과 마주칠 때 리플렉티드 신호 손실값의 측정입니다.
계산식 : RL=-10 lg (P0/P1), P0이 반영된 광학력을 보여준다고, P1은 입력광 전력을 보여줍니다.
반사 특성 가치는 dB에서 나타내지고, 보통 부정적이며 전형적 상술과 크게 반사 특성 가치, 더 좋은 것이 -15에서 -60 dB까지 이릅니다. 산업 기준에 따르면, 극단적 PC 닦은 섬유 광학 커넥터의 반사 특성은 50dB보다 더 크고 닦은 사선의 반사 특성이 보통 60dB보다 더 큽니다. PC 타입은 40dB보다 더 큼에 틀림없습니다. 멀티 모드 광섬유를 위해, 전형적 RL 가치는 20과 40 dB의 사이에 있습니다.
