제품 상세 정보:
|
| Wavelength Range: | 850/980/1310/1490/1550/1610 nm | Application Fiber Type: | Standard SM and MM up to 62.5 um core size |
|---|---|---|---|
| Relative Uncertainty (accuracy): | ＜ 0.02 dB Typical | Communication Interface: | RS232, USB，Control by PC |
| Storage Temperature: | -30～+80℃ | Recalibration Period: | 2 years |
| 강조하다: | 고속 탁상용 광 파워 미터,1700nm 파장 광 파워 미터 |
||

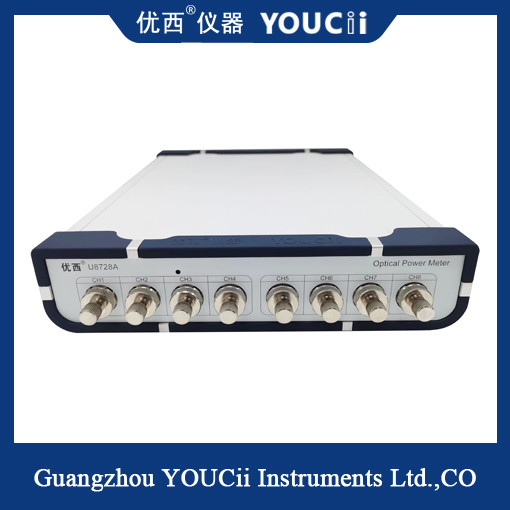

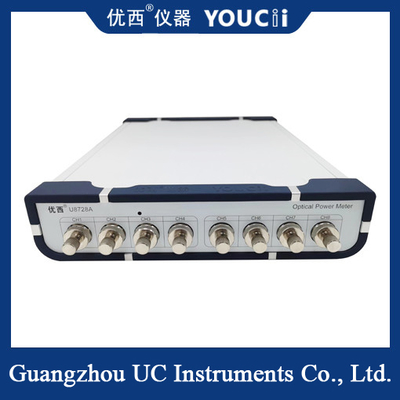

고속 전력 미터 광 전력 미터 데스크탑 전력 미터
다중 채널 광 전력 미터, 소형, 휴대하기 쉬움. 광 전력 미터는 고정밀 WD-분할 다중화 DWDM 구성 요소, 광 도파관 격자 어레이 AWG 구성 요소, 평면 광 도파관 PLC 구성 요소, WSS, OPM, DPSK, 광 증폭기 EDFA 및 기타 일반 광섬유 광 측정 응용 분야에 사용할 수 있습니다. 특히 다중 채널 광 전력 미터 샘플링 시스템으로 조립하는 데 적합합니다.
응용 분야
액티브 광 모듈/광 장치 테스트:
광 트랜시버 모듈의 다중 채널 오류 측정에서 병렬 데이터 측정이 실현됩니다. 광 수신 모듈의 감도 측정에서 병렬, 빠르고 정확한 광 전력 입력을 제공합니다. 200ms 광 전력 제어 안정 시간으로 테스트 효율성을 크게 향상시킵니다.
광 통신 네트워크 통합 테스트:
광 통신 네트워크 통합에서 네트워크 전송 성능 및 네트워크 관리 기능을 테스트합니다.
광 전력 출력을 빠르고 정확하게 설정할 수 있습니다. 광 전력 제어 안정 시간은 200ms 미만입니다.
내장된 고정밀 광 전력 미터는 전력 모니터링의 안정성과 정확성을 보장합니다.
소형, 컴팩트한 구조, 간단한 조작, 직관적인 그래픽 사용자 인터페이스, 다중 채널 데이터 미리보기, 한눈에 테스트 상태 확인.
| 모델 # | U8728A | ||
| 센서 요소 | InGaAs | ||
| 파장 범위 | 850 ~ 1700 nm | ||
| 보정 파장 | 850/980/1310/1490/1550/1610 nm
|
||
| 전력 범위 | + 5 ~ -65dBm | ||
| 샘플링 주기 | 100us (10KHz) | ||
| 응용 광섬유 유형 | 최대 62.5 um 코어 크기의 표준 SM 및 MM | ||
| 불확실성 (정확도) | ± 4% (1200 nm ~ 1610 nm) | ||
| 상대 불확실성 (정확도) | ＜ 0.02 dB 일반 | ||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| 반사 손실 | ＞40 dB | ||
| 통신 인터페이스 | RS232, USB, PC로 제어 | ||
| 작동 온도 | 0 ～ +40℃ | ||
| 보관 온도 | -30 ～ +80℃ | ||
| 재보정 주기 | 2년 | ||
| 치수 | 235 mm W, 55mm H, 320 mm D | ||
| 무게 | 3.0 kg | ||
