제품 상세 정보:
|
| 앗테네이타렌지: | 0~35 dB (40dB 타입) | 눈금 측정 파장 (선택): | 눈금 측정 파장 (선택) |
|---|---|---|---|
| 섬유 종류: | 50/125 um, 62.5/125 um MMF 자체 적응 | 희석 전이 속도: | 0.1 ~ 35 dB/s |
| 최대 안전 입력 전력: | +17dBm (파워 감시 지위) | 저장 온도: | -30~+80C |
| 강조하다: | 125um 광 파워 미터,다중 모드 광 파워 미터 |
||

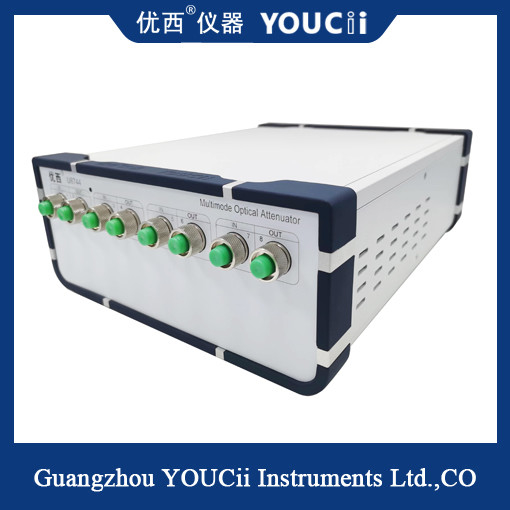

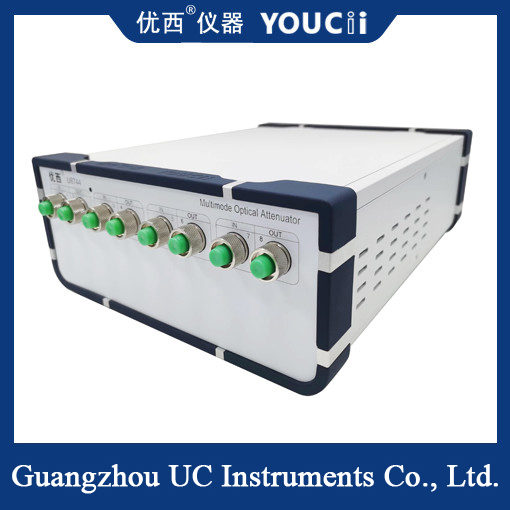

FC 조절 가능 멀티모드 광 제어 광 감쇠기
이 기기의 작동, 서비스 및 수리 중에는 다음 모든 일반 안전 예방 조치를 구현해야 합니다. 이 설명서에 나열된 안전 예방 조치 또는 이 설명서 외에 기기의 설계, 제조 및 특정 적용 분야에 대해 특별히 제공된 안전 예방 조치를 위반하는 경우,
특징:
1. 광 감쇠 및 광 출력 전력을 빠르고 정확하게 설정할 수 있습니다. 광 전력 제어 안정화 시간은 200ms 미만입니다.
2. 다중 채널 감쇠기를 동시에 설정하고 여러 포트를 동시에 측정하여 많은 측정 시간을 절약합니다.
3. 내장된 고정밀 광 전력계는 전력 모니터링의 안정성과 정확성을 보장합니다.
4. 소형, 컴팩트한 구조, 간단한 조작, 직관적인 그래픽 사용자 인터페이스, 다중 채널 데이터 미리보기, 한눈에 테스트 상태 확인.
응용 분야:
액티브 광 모듈/광 장치 테스트:
광 트랜시버 모듈의 다중 채널 오류 측정에서 병렬 데이터 측정이 실현됩니다. 광 수신 모듈의 감도 측정에서 병렬, 빠르고 정확한 광 전력 입력을 제공합니다. 200ms 광 전력 제어 안정화 시간으로 테스트 효율성을 크게 향상시킵니다.
광 통신 네트워크 통합 테스트:
광 통신 네트워크 통합에서 네트워크 전송 성능 및 네트워크 관리 기능을 테스트합니다.
U8744 사양
| 모델 Model # | U8744 |
| 감쇠 범위 | 0~35 dB(40dB 유형) |
| 보정 파장 (옵션) | 850 nm (다른 파장은 선택 사항) |
| 삽입 손실 | ≤ 1.8 dB 유형 1.5dB |
| 광섬유 유형 | 50/125um, 62.5/125um MMF 자동 적응 |
| 커넥터 유형 | FC/UPC 커넥터 |
| 감쇠 정확도 |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (0 ~ 30 dB 전력 제어 포함) |
| 반복성 | ±0.05 dB |
| 모니터 PM 평균 시간 | 2~1000 ms |
| 안정화 시간 | 200ms |
| 감쇠 전환 속도 | 0.1 ~ 35 dB/s |
| 반사 손실 | > 25 dB |
| 통신 인터페이스 | RS232, USB, RJ45 PC로 제어 |
| 최대 안전 입력 전력 | +17dBm (전력 모니터링 상태) |
| 재보정 주기 | 2년 |
| 작동 온도 | 0～ +40℃ |
| 보관 온도 | -30～+80℃ |
| 전원 | 100~240 V |
| 치수 | 245mm W, 105mm H, 320 mm D |
| 무게 | 5 kg |
