제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 전원 샘플링 기간(비율): | 100 우리 (10KHz) |
|---|---|---|---|
| 적용 섬유형: | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM | 선형성 (전원): | ≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| 결의: | 0.001dB | 크기: | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 강조하다: | 듀얼 채널 광발광 강도 측정기,광발광 강도 측정기 65dBm |
||

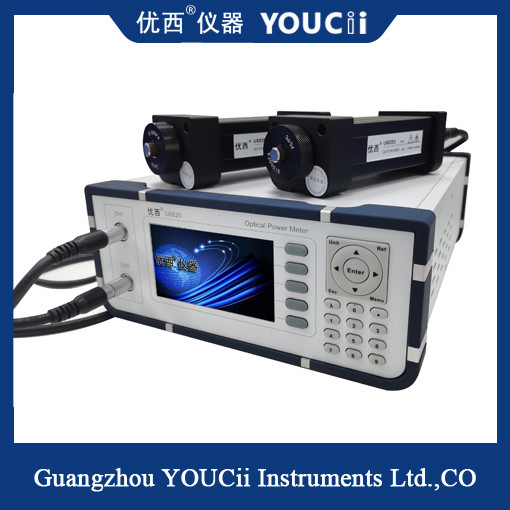

듀얼 채널 고출력 광 파워 미터 +25 ~ -65dBm 고성능
U8820+2×U8820x 광 파워 미터는 DWDM 구성 요소, AWG & PLC 구성 요소, 광 증폭기 및 기타 일반적인 광섬유 테스트 및 측정 응용 분야의 테스트를 위해 뛰어난 성능을 제공합니다. 대량 생산 라인에서 사용하도록 특별히 설계되었습니다.
The U8820+2×U8820x 광 파워 미터 테스트 시스템은 효율적이고, 소형이며, 빠르게 시작하며, 저렴합니다. 저전력, 고전력, 단일 채널 및 듀얼 채널 광 파워 미터 프로브 옵션을 제공합니다. Guangzhou U는 최대 64 채널 호스트 시스템도 제공합니다.
사용자가 자주 묻는 질문:
1. 광원과 파워 미터 실행에 필요한 광섬유 링크는 무엇입니까?
광섬유 링크의 가장 중요한 측정값인 총 삽입 손실을 수행하려면 광원과 파워 미터가 필요합니다. 기본적으로 광섬유의 한쪽 끝으로 들어가는 빛의 양과 광섬유의 다른 쪽 끝에서 나오는 빛의 양을 비교합니다.
2. 광 파워 미터의 정확도는 얼마나 됩니까?
가장 정확한 현장 광 파워 미터는 1% 보정 정확도를 주장합니다. 이는 유사한 전기 미터보다 훨씬 덜 정확합니다.
| 모델 # | U8820 + 2xU88203 | ||
| 센서 요소 | InGaAs | ||
| 파워 범위 | +25 ~ -65dBm | ||
| 파장 범위 | 850 ~ 1700 nm | ||
|
전력 샘플링 주기(속도) |
100 us(10KHz) | ||
| 응용 광섬유 유형 | 최대 62.5 um 코어 크기의 표준 SM 및 MM | ||
|
참조 조건에서 절대 불확실성(정확도) |
± 4% (1200 nm ~ 1610 nm) | ||
|
참조 조건에서 상대 불확실성(정확도) |
＜ 0.02 dB 일반 | ||
| 선형성(전력) | ≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | ||
| 해상도 | 0.001dB | ||
| 반사 손실 | ＞ 40 dB | ||
| 통신 인터페이스 | RS232 / USB / RJ45 | ||
| 작동 온도 | 0 ～ +40℃ | ||
| 보관 온도 | -30 ～ +80℃ | ||
| 재보정 주기 | 2년 | ||
| 치수 | 245 mm W, 105 mm H, 320 mm D | ||
| 무게 | 4.0 kg | ||
