제품 상세 정보:
|
| 차원: | 1U | 형태: | 데스크탑 |
|---|---|---|---|
| 범위: | 155Mb/s 내지 11Gb/s | 파장 범위: | 800-1600 nm |
| 광 입력 범위: | +3 ~ -15dBm | 광 인터페이스: | SFP/SFP+ 슬롯 (LC/PC)로 |
| 전기 인터페이스: | SMA (여성인 3.5mm) | ||
| 강조하다: | 데스크탑 가변 레이저 소스,가변 레이저 소스 11.3Gbps |
||
155M~11.3Gbps 적응 비율 클럭 복구 CDR 4Frequency 부문

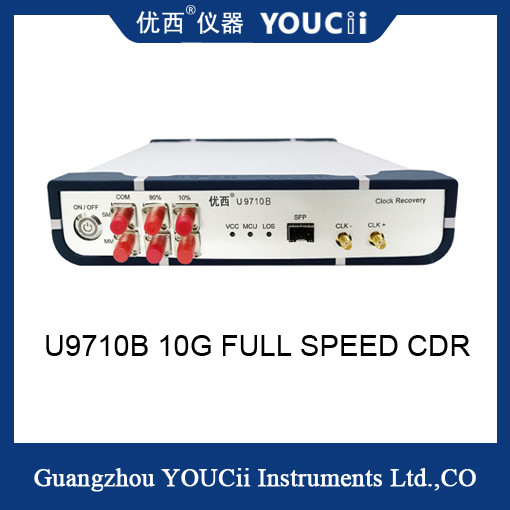

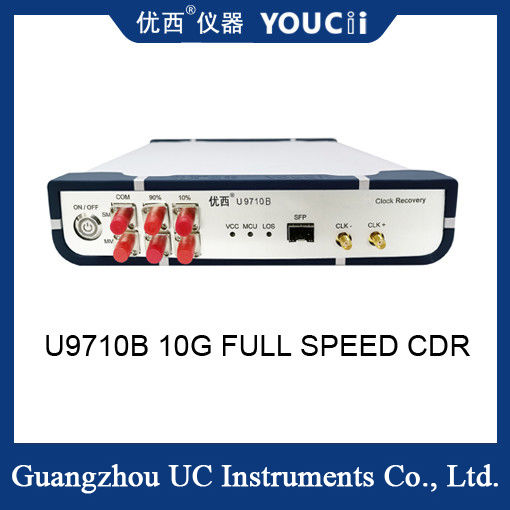

U9710B 광학 / 전기적 클럭 복구 모듈은 155MBd 내지 11.3GBps, 10G 풀 레이트 4 주파수 분할의 범위를 지원하고, 단일모드와 광학적인 다중-모드와 전기 신호에게 표준 클럭 복구 기능을 제공합니다.
샘플링 오실로스코프가 광학 눈 패턴과 파형을 시험할 때, 그것은 측정신호와 같은 원천에 의해 일어날 필요가 있습니다.
CDR (클럭 복구) 모듈은 샘플링 오실로스코프가 광학 눈 지도를 시험하도록 요구하는 테스트 환경에서 주로 사용되지만, 더 말쑥한 시계를 제공하지 않습니다. 측정된 광 기기 자체가 주파수 분할 클록 출력을 가지고 있지 않기 때문에, 전형적인 애플리케이션은 광 통신망 장비을 판단하는 실험 또는 밥 동안 PON 응용에서 제품입니다. 클럭 신호는 광학 아이 패턴을 시험할 때 샘플링 오실로스코프를 일으키기 위해 복구될 필요가 있습니다.
U9710B 클럭 복구 기구는 적응할 수 있는 고대역, 높은 스펙트럼, 고성능이고 고품질 데이터 클록 회복 기구입니다. 그것은 데이터 신호로부터 동시발생 클럭과 자료를 추출하고 복구할 수 있습니다. 동시에 광학 신호 입력, 전기적인 신호 입력과 광학 신호 입력을 지원합니다 3 방식.
| 부정 | 기술적 지표 | 맥스 | 민 | 유닛 |
| 1 | 데이타 속도 범위 | 11.3 | 0.155 | 그비피스 |
| 2 | 내부 신호 손실 탐지(LOS) | 128 (과부담) | 5(Sensitivity) | mV |
| 3 | 전원 전압 (외부 전력 공급 장치 입력 전압) | 5.5 | 4 | Ｖ |
| 4 | 작동 온도 | 85 | -40 | 'Ｃ |
| 5 | 클럭 상승 타임즈 지(OC-192)(20%~80%) | 33.1 | 22.2 | 추신 |
| 6 | 클럭 다운 타임즈 지(OC-192)(80%~20%) | 33.7 | 23.9 | 추신 |
| 7 | 클럭 주파수 (10.3125Gbps 비율, 2 주파수 분할) | 2.578 | 2.578 | 기가헤르츠 |
| 8 | 출력 지터 (10.3125Gbps) | 1 (표준값) | 추신 | |
어플리케이션 필드 :
광 전송부 모듈 개발과 생산
광학적 장치 / 서브시스템 개발과 생산 ;
소재 품질 검역과 생산을 수입하는 시스템 장비 공급 ;
시스템 장비의 설치와 문제해결 ;
CDR의 주요 인자 :
1. 클럭 복구 범위 : 11Gb / Ｓ에 대한 155Mb/s ;
2. 파장 범위 : 800-1600 nm ;
3. 광 입력 범위 : +3 ~ -15dBm ;
4. Output recovery electric clock (4 frequency division) range: 38.75MHz to 2.78GHz;
5. 출력 클럭 크기 : 전형적인 것에 AC Couple/ 800mVpp ;
6. 스펙트럼비 (사용자에 따라 선택될 수 있습니다) : 10% (CDR) -90% (출력)
7. 단일모드와 다중-모드 광 신호의 지원 클럭 복구 ;
8. 광 인터페이스 타입 : SFP/SFP+ 슬롯 (LC / PC) ;
9. 전기 인터페이스 타입 : SMA (여성인 3.5mm) ;
지지도 :
155Mbit부터 11.3Gbit까지 어떠한 비율
1/4 클록 출력
