제품 상세 정보:
|
| 채널 수: | 5 (4 전기적인 포트, 1 광 포트, 부모 동반과 ED가 지원했습니다) | 코드 타입: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31,USER\ PRBS13Q、SSPRQ、JP03A、JP03B。 |
|---|---|---|---|
| 상승과 하강 시간 (20% 내지 80%): | 18~23 추신 | 자료 입출력 인터페이스: | 차별적, 교류 결합, 50 옴 임피던스, 여성 2.92 밀리미터 SMA |
| 강조하다: | PRBS7 버트 테스터,4 채널 평행한 버트 테스터 |
||

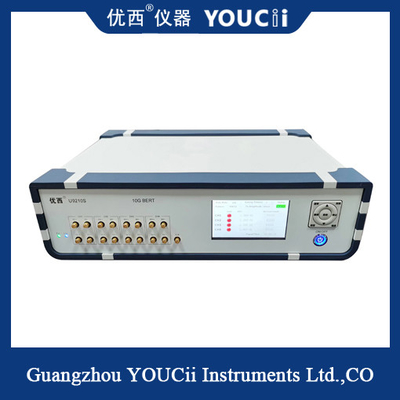

4개 채널 평행 테이프는 10G 가득 찬 비율 에러 미터 버트를 드러냅니다
U9210S의 기본 특성 :
1. 4채널 평행한 부모 동반과 ED ; 단일단 형태 클록 출력.
2. 부모 동반과 ED는 0.6144에서 15.0 그비피스까지 이르는 37 금리 포인트를 지원합니다.
3, 지지 코드 종류 : PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4, 연속적인 오류 검출과 타이밍 오류 감시를 지원하십시요.
5 디스플레이 화면으로 서포트 판넬 버튼 작동.
6. 통신 모드 : USB 에이치아이디는 (자유롭 ) 또는 USB-컴을 운전합니다.
스크린 인터페이스는 (단지 참조로서) 다음과 같습니다.
|
기구명 |
U9210S | ||||
|
매개 변수 |
최저치 |
전형적입니다 |
최대 |
유닛 |
|
|
자료 비율 |
0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15Etc. | 15.0 | 그비피스 | |
|
채널 수 |
5 (4 전기적인 포트, 1 광 포트, 부모 동반과 ED가 지원했습니다) |
||||
|
코드 타입 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | ||||
|
상승과 하강 시간 (20% 내지 80%) |
18 | 23 | 추신 | ||
|
패턴 반전 |
전송과 수신 단말에 있는 신호 반전을 지원합니다 |
||||
|
신호의차동 출력 진폭 |
200 | 600 | 1000 | mV | |
|
자료 출력 지터 (RMS) |
1.5(10.3125G下) | 추신 | |||
|
자료 입출력 인터페이스 |
차별적, 교류 결합, 50 옴 임피던스, SMA |
||||
|
클록 출력 |
100 | 156.25 | 156.25 | 마하즈 | |
|
데이터 신호 입력 감도 |
50 | 음피피 | |||
|
데이터 출력 눈 그래프 크로스 점 (차이) |
49 | 50 | 54 | % | |
|
USB 에이치아이디 응답 시간 |
10 | 부인 | |||
|
작동 온도 |
10 | 25 | 50 | 'Ｃ | |
|
동작 전압 (AC) |
180 | 220 | 250 | Ｖ | |
