제품 상세 정보:
|
| (단일 단자인) 신호 출력 크기: | 200~1000mV | 자료 출력 지터 (RMS): | 1.5 (10.3125G가 내려갑니다) 추신 |
|---|---|---|---|
| 데이터 출력 눈 그래프 교차점: | 50~54% | 작동 온도: | 10~50' Ｃ |
| 상승과 하강 시간 (20% 내지 80%): | 18~23 추신 | (단일 단자인) 데이터 신호 입력 감도: | 0.1Vpp |
| 강조하다: | SFP 광학 비트 에러 기구,12 채널 광학 비트 에러 기구 |
||

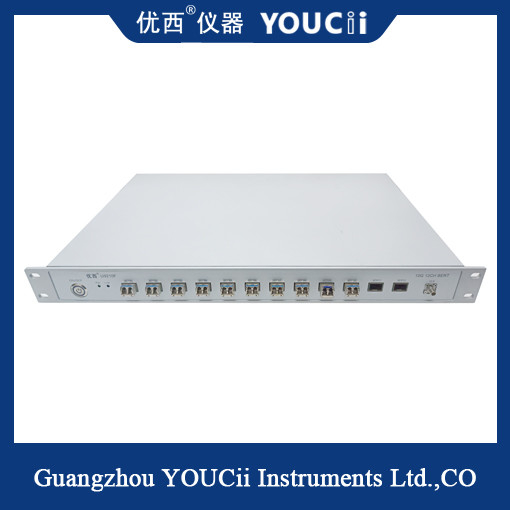

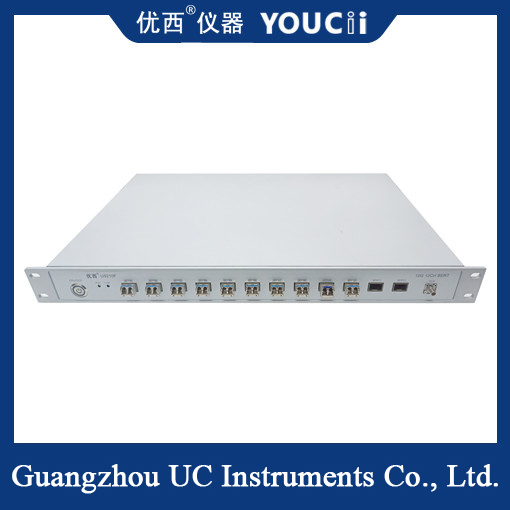

12 채널 SFP 광학 비트 오류 기기 연속 오류 탐지
12 채널 SFP 광 비트 오류 도구성능 특성:
1.U9210F 12채널 광학채널
2연속 오류 탐지 및 타이밍 오류 탐지 지원.
3622M에서 11.7Gbps까지의 풀 레이트를 지원합니다.
4지원 코드 유형: PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
5통신 모드 USB HID 또는 USB-COM
12 채널 SFP 광 비트 오류 기기 t에크니컬 매개 변수
|
매개 변수 |
최소 |
전형적 |
최대 |
단위 |
|
|
데이터 비율 |
0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbit/s | |
|
채널 수 |
12 ((12 채널 광 포트) | ||||
|
코드 유형 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | ||||
|
상승 및 하락 시간 (20% ~ 80%) |
18 | 23 | ps | ||
|
패턴 반전 |
송신 및 수신 끝에서 신호 반전을 지원 |
||||
|
신호 출력 진폭 (일종) |
200 | 800 | 1000 | mV | |
|
데이터 출력 jitter (RMS) |
1.5 ((10.3125G 아래) | ps | |||
|
데이터 입력/출력 인터페이스 |
디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA |
||||
|
시계 출력 |
100 | 156.25 | 156.25 | MHz | |
|
데이터 신호 입력 민감도 (일종) |
0.1 | Vpp | |||
|
데이터 출력 눈 그래프 교차점 |
50 | 52 | 54 | % | |
|
작동 온도 |
10 | 25 | 50 | °C | |
