제품 상세 정보:
|
| 자료 비율: | 0.622~15Gbps | 상승과 하강 시간 (20% 내지 80%): | 18~23 추신 |
|---|---|---|---|
| (단일 단자인) 신호 출력 크기: | 200~1000mV | 자료 출력 지터 (RMS: | 1.5 (10.3125G가 하락합니다) 추신 |
| (단일 단자인) 데이터 신호 입력 감도: | 0.1Vpp | 작동 온도: | 10~50' Ｃ |
| 강조하다: | 12 채널 비트 오류 계측기,15G 비트 오류 계측기 |
||

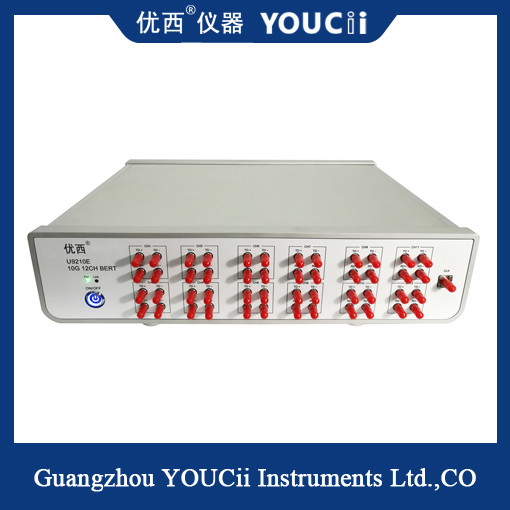

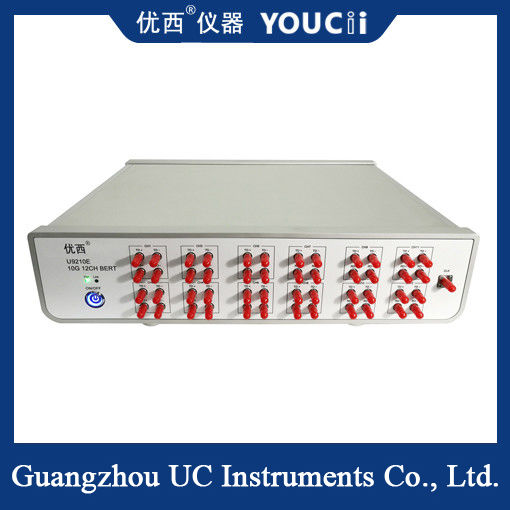

10G 12 채널 비트 에러 기구 광학 버트 최대 속도 15G
성능 캐릭터 :
1.12 전기 채널, 온채널 동시에 일어나는 입출력, 오류 코드 테스트는 독립적일 수 있습니다.
2.연속적인 오류 검출과 타이밍 에러 검출을 지원하세요.
3.622M에서 15Gbps까지! 풀 레이트를 지원하세요 ;
4.지지 코드 종류 : PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
1는 저 지터 클록 출력을 보냅니다.통신 모드 USB는 숨었습니다.
| 아니오. |
매개 변수 |
최저치 |
전형적입니다 |
최대 |
유닛 |
| 1 |
자료 비율 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | 그비피스 |
| 2 |
코드 타입 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
상승과 하강 시간 (20% 내지 80%) |
18 | 23 | 추신 | |
| 4 |
패턴 반전 |
수신 단말에 있는 신호 반전을 지원합니다 |
|||
| 5 |
(단일 단자인) 신호 출력 크기 |
200 | 800 | 1000 | mV |
| 6 |
자료 출력 지터 (RMS) |
1.5 (아래 10.3125G) |
추신 | ||
| 7 |
자료 입출력 인터페이스 |
차별적, 교류 결합, 50 옴 임피던스, SMA |
|||
| 8 |
클록 출력 |
100 | 156.25 | 156.25 | 마하즈 |
| 9 |
(단일 단자인) 데이터 신호 입력 감도 |
0.1 | 프피피 | ||
| 10 |
데이터 출력 눈 그래프 교차점 |
50 | 52 | 54 | % |
| 11 |
작동 온도 |
10 | 25 | 50 | 'Ｃ |
