제품 상세 정보:
|
| 자료 비율: | 0.622~11.7Gbps | 코드 타입: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| 자료 출력 지터 (RMS): | 1.5(10.3125G) | 데이터 신호 입력 감도: | 50mVpp |
| 신호의차동 출력 진폭: | 200~1000mV | 데이터 출력 눈 그래프 크로스 점 (차이): | 49~52% |
| 강조하다: | 4 채널 버트 테스터,10G 풀 레이트 버트 테스터 |
||

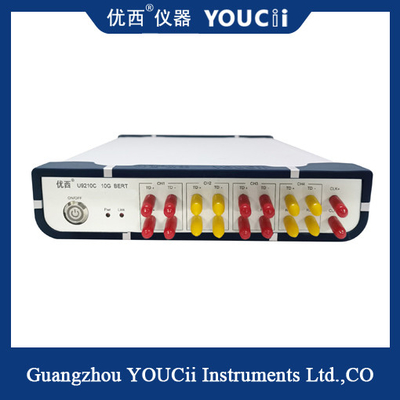

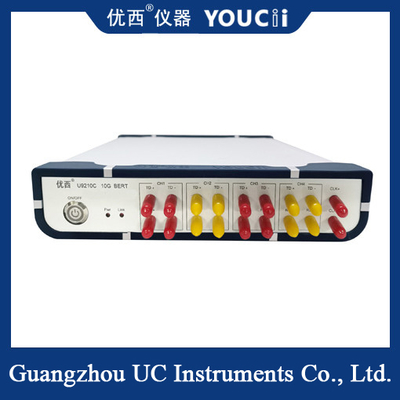

4 채널 10G 전체 속도 오류 미터 (0.622 ~ 11.7 Gbps) 버트
오류 탐지 장치 전기 눈 지도 측정:
2.5Gbps
6.25Gbps
10.3125Gbps
U9210C 4채널 10G 전체 속도 오류 미터기술 사양:
| - 아니 | 매개 변수 | 최소 |
전형적 |
최대 |
단위 |
| 1 |
데이터 비율 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 |
채널 수 |
4 (4채널 전기 포트, PG 및 ED 지원) |
|||
| 3 |
코드 유형 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 |
상승 및 하락 시간 (20% ~ 80%) |
18 | 23 | ps | |
| 5 |
패턴 반전 |
송신 및 수신 끝에서 신호 반전을 지원 |
|||
| 6 |
시그널 차차 출력 진폭 |
200 | 600 | 1000 | mV |
| 7 |
데이터 출력 jitter (RMS) |
1.5 ((10.3125G) | ps | ||
| 8 |
데이터 입력/출력 인터페이스 |
디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA |
|||
| 9 |
시계 출력 |
100 | 156.25 | 156.25 | MHz |
| 10 |
데이터 신호 입력 민감도 |
50 | mVpp | ||
| 11 |
데이터 출력 눈 그래프 교차점 (차가) |
49 | 50 | 52 | % |
| 12 |
USB HID 응답 시간 |
10 | ms | ||
| 13 |
작동 온도 |
10 | 25 | 50 | °C |
| 14 |
작동 전압 (AC) |
180 | 220 | 250 | V |
