제품 상세 정보:
|
| 작동 파장 범위: | 작동 파장 범위 | 반사 특성 범위: | 0~60 dB |
|---|---|---|---|
| 상대적 정확도 - 반사 특성: | ± 0.4 dB | 절대 전력 정확도: | ± 0.2 dB |
| 저장 온도: | -30~+80C | 중량: | 3.5Kg |
| 강조하다: | 60dB 광학 반사 손실 측정기,다파장 광학 반사 손실 측정기 |
||
2/3/4/5 다파장 손실량 회복 기구 배면 반사기

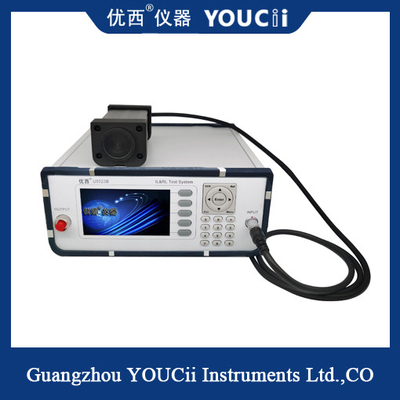

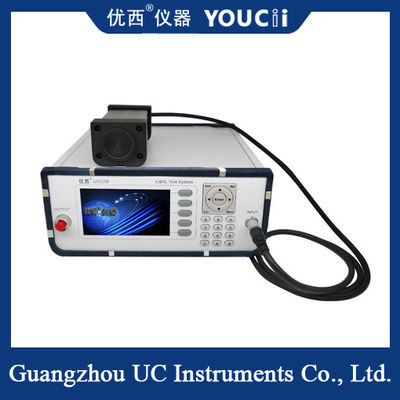

U8523B+U88201 1310/1550 nm 듀얼 조명 공급원 뒤쪽 반사계 / 전력계는 손실, 삽입 손실을 뒤로 측정하는 벤치탑, LCD 스크린 디스플레이, 단일광 소스 출구고 광학력 도구의 직접적인 측정입니다. 측정하는데 사용된 채 다양한 광학적 장치와 광링크의 반사 감쇠가, 광섬유 접속기, 광학 통신 구성 요소, 시스템, 광섬유와 케이블 플러그 측정의 품질이 컨트롤하는데, 우수한 솔루션의 분야에서 적용됩니다.
U8523은 1310nm/1550nm을 얻는 내장 광원을 가지고 있습니다. 출력 포트에 있는 FC / APC 극히 낮은 후방 반사 연결기로 통합되게, 하이브리드 점퍼는 반사 특성 측정 범위를 영향을 미치지 않고 다양한 접속구의 형태의 측정을 수용하는데 사용될 수 있습니다. 피시험 장치 (DUT)가 점퍼 DUT 비단자에 연결될 때, 피시험 장치의 반사 특성은 드러내집니다.
디스플레이 인터페이스 도입
초기화 인터페이스
U8523 듀얼 조명 공급원이 손실 기구 안으로 뒤로 메우고, 전원을 켰을 때, 디스플레이 화면은 아래의 그림에 나타난 바와 같이 호스트 일연번호와 펌웨어 버전을 포함하는, 약간의 검출 정보를 게시할 것입니다 :
U8523B 반사 특성 미터 기술 명세서 :
| 모델 # | U8523 |
| 센서 소자 | 잉아아스 |
| 작동 파장 범위 | 1310년 / 1550 nm |
| 파워 레인지 | + 5 ~ -70 데이터 베이스 관리 프로그램 |
| 반사 특성 범위 | 0~60 dB |
| 적용 섬유형 | 표준 SM |
| 상대적 정확도 - 반사 특성 | ± 0.4 dB |
| 절대 전력 정확도 | ± 0.2 dB |
| 상대적 정확도 - 삽입 손실 | < 0=""> |
| 인터페이스 | RS232 |
| 힘 | 100 ~ 240 Ｖ AC |
| 작동 온도 | 0~ +40C |
| 저장 온도 | -30~+80C |
| 재보정 기간 | 2년이요 |
| 차원 | 245 밀리미터 W×105mm H×320mm Ｄ |
| 중량 | 3.5 킬로그램 |
