제품 상세 정보:
|
| 자료 비율: | 0.622~11.7Gbps | 코드 타입: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
|---|---|---|---|
| (단일 단자인) 신호 출력 크기: | 200~1000mV | (단일 단자인) 데이터 신호 입력 감도: | 0.1Vpp |
| 자료 출력 지터 (RMS): | 1.5 (10.3125G가 내려갑니다) 추신 | 데이터 출력 눈 그래프 교차점: | 50~54% |
| 강조하다: | 15G 버트 테스터,두 채널 버트 테스터 |
||

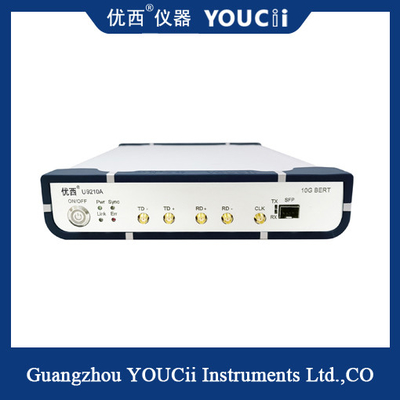

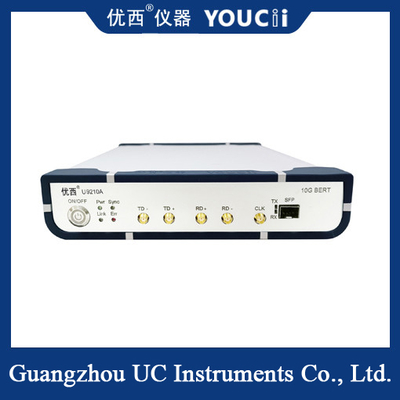

1개의 힘 및 1개의 빛 622M~15G를 위한 10G 가득 차있는 비율 BERT 2개의 수로
모든 USB 장치 주소를 자동으로 열거하고 USB 주소를 선택한 다음 연결 버튼을 눌러 현재 장치를 연결합니다.Accumulatio BER(비트 오류율): 순간 비트 오류 카운트 및 경과 시간을 누적합니다. Accumulatio BER = 순간 비트 오류 카운트/(경과 시간*총 비트 카운트).
-잠그다 ?실제 오류 수 ?경과 시간 ?Lock:Rx lol(sync)는 잠금 또는 잠금 해제입니다.
Real Err Count: 순시 비트 오류 카운터
경과 시간: Accumulatio BER 측정을 위한 누적 시간.
| 아니요. |
매개변수 |
최저한의 |
전형적인 |
최고 |
단위 |
| 1 |
데이터 속도 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
코드 유형 |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | |||
| 삼 |
상승 및 하강 시간 (20% ~ 80%) |
18 | 23 | 추신 | |
| 4 |
패턴 반전 |
송수신단에서 신호 반전 지원 |
|||
| 5 |
신호 출력 진폭(단일 종단) |
200 | 800 | 1000 | mV |
| 6 |
데이터 출력 지터(RMS) |
1.5(10.3125G 다운) | 추신 | ||
| 7 |
데이터 입출력 인터페이스 |
차동, AC 커플링, 50옴 임피던스, SMA |
|||
| 8 |
클럭 출력 |
100 | 156.25 | 156.25 | 메가헤르츠 |
| 9 |
데이터 신호 입력 감도(단일 종단) |
0.1 | Vpp | ||
| 10 |
데이터 출력 눈 그래프 교차점 |
50 | 52 | 54 | % |
| 11 |
작동 온도 |
10 | 25 | 50 | °C |
