제품 상세 정보:
|
| 채널: | 1/2 | 형태: | 기준 치수 |
|---|---|---|---|
| 파워 레인지: | +10 ~ -65dBm | 파장 범위: | 850 ~ 1700 nm |
| 전원 샘플링 기간(비율): | 100 우리 (10KHz) | 수익 손실: | > 40 dB |
| 적용 섬유형: | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM | ||
| 강조하다: | 중복 채널 작은 광발광 강도 측정기,고효율 광발광 강도 측정기 |
||

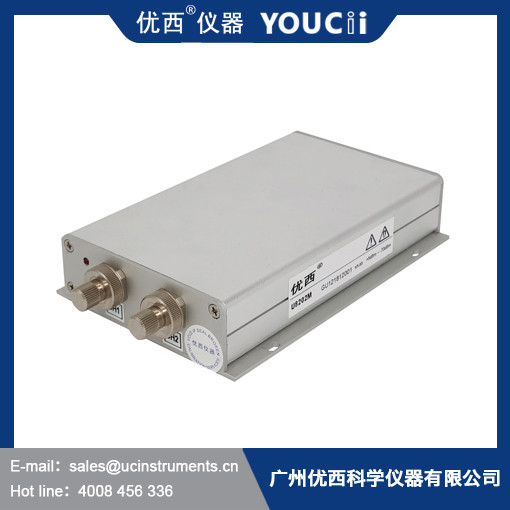

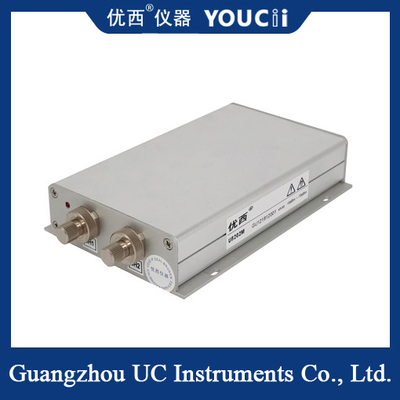

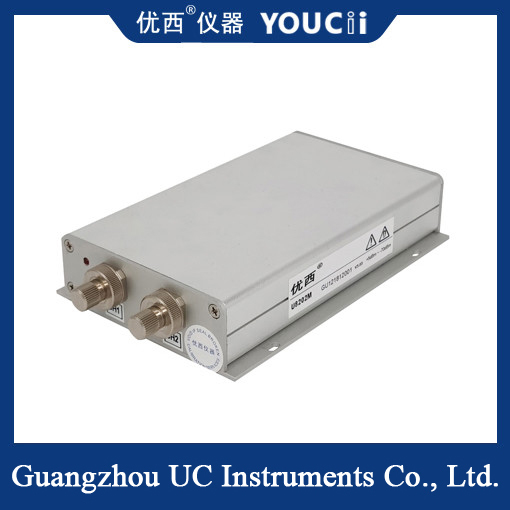

듀얼 채널 미니 광 파워 미터 모듈 고효율 및 소형
광원 광 파워 미터의 적용은 사용 조건에 따라 다른 유형의 광 파워 미터를 선택해야 합니다:
1, 삽입 손실 DB 기능을 직접 측정합니다.
2. 이러한 모델이 디스플레이의 측정 범위 및 해상도를 준수하는지 확인합니다.
3. 광섬유 및 커넥터 요구 사항을 충족하기 위해 보정 정확도 및 제조 보정 절차를 평가합니다.
4. 최상의 프로브 유형 및 인터페이스 유형을 선택합니다.
U8202M 듀얼 채널 미니 광 파워 미터는 우수한 성능, 경제성 및 실용성을 갖추고 있으며 광섬유 테스트 및 측정 응용 분야에 널리 적합합니다. 대량 생산 라인을 위해 특별히 설계되었습니다.
U8202M 미니 광 파워 미터 테스트 시스템은 고효율, 초소형, 빠른 시작 속도 및 경제적 이점을 특징으로 합니다. 저전력, 고전력, 단일 채널 및 듀얼 채널 광 파워 미터의 선택을 제공할 수 있습니다.
| 모델 # | U8201M | U8202M | U8201MH | U8202MH |
| 채널 수 | 1 | 2 | 1 | 2 |
| 전력 범위 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
|
전력 샘플링 주기(속도) |
100 us(10KHz) | |||
| 보정 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 응용 광섬유 유형 | 최대 62.5 um 코어 크기의 표준 SM 및 MM | |||
|
절대 참조 조건에서의 불확실성(정확도) |
± 4% (1200 nm ~ 1610 nm) | |||
|
상대 참조 조건에서의 불확실성(정확도) |
＜ 0.02 dB 일반 | |||
| 선형성(전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| 반사 손실 | ＞ 40 dB | |||
| 통신 인터페이스 | RS232 | |||
| 샘플링 데이터 저장 | 2시간 동안 온라인 데이터 수집 및 저장을 지원하고 전력 곡선을 그립니다. | |||
| 전원 공급 장치 | DC5V3A, 100-240 V AC 전원 어댑터가 장착되어 있습니다. | |||
| 작동 온도 | 0 ～ +40℃ | |||
| 보관 온도 | -30 ～ +80℃ | |||
| 재보정 주기 | 2년 | |||
| 치수 | 100 mm W, 30 mm H, 165 mm D | |||
| 무게 | 1.0 kg | |||
