제품 상세 정보:
|
| 형태: | 데스크탑 | 원리: | 4개의 자동화된 파이버 놉 루프 |
|---|---|---|---|
| 파장 범위: | 1200년 ~ 1610 nm | 삽입 손실: | < 1=""> |
| 반사 특성: | > 50dB (PC) / >60dB (자동 위상 조정) | 편광 소광 비율: | 40 dB |
| PDL: | < 0=""> | ||
| 강조하다: | 데스크탑 자동화된 편광 주파수대 변환기,1610nm 자동화된 편광 주파수대 변환기 |
||
1200년 ~ 1610nm의 자동화된 편광 주파수대 변환기 파장 범위
고속 광학 통신망 시스템의 설계에, 광파의 편광은 무시당할 수 없는 중요 요소입니다. 증속으로, 광섬유 전송 시스템은 더 편광 관련 피해에 민감합니다. 그와 같은 손상은 다음을 포함합니다 : 광섬유에서 편광 모드 분산 (PMD), 수동적인 광학 장치에서 편광 의존 손실량 (PDL), 포토모듐레이터스에서 편광 의존하는 변조 (PDM), 광증폭기의 편광 의존 이득 (PDG), WDM 필터에서 편광 의존하는 사고 방식 (PDW), 수신기들에서 편광 의존 응답 (PDR), 센서에서 편광 의존하는 민감도 (PDS)와 간섭 통신 체계.

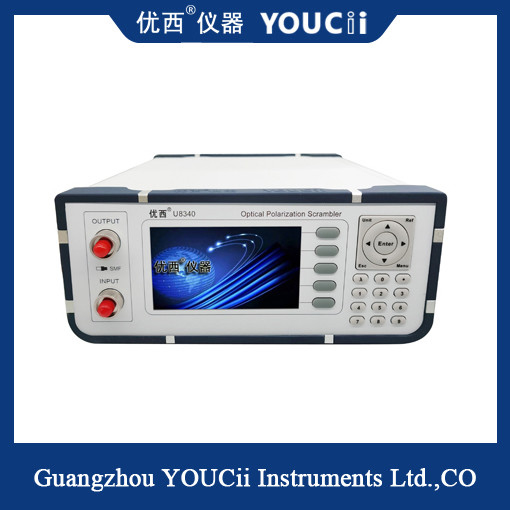

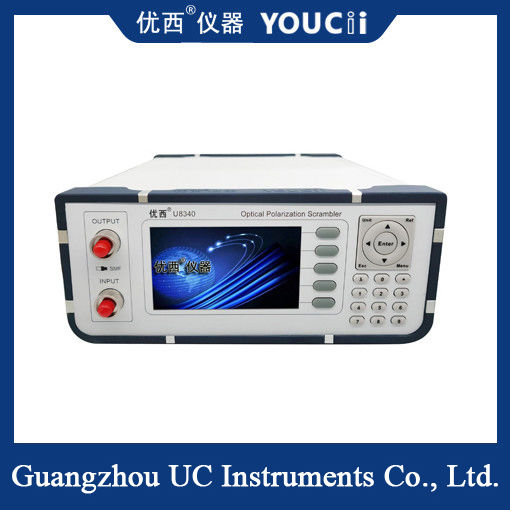

U8340 자동화된 편광 주파수대 변환기는 계획 자동화된 편광 주파수대 변환기 통제입니다. 그것의 편광 통제된 역량은 계량 속도와 정확도와 전체적 프로드우티비티를 강화합니다. 섬유의 연속적인 길이는 고전력과 극히 낮은 삽입 손실을 가능하게 합니다. 이 설계는 다양한 자동 스캔 금리와 높은 점진적 각도 분해능을 제공합니다. 4섬유 노브 루프 설계는 우수한 제어에 극히 낮은 파워 변동 (PDL)를 제공하는 것을 증명했습니다. 이 믿을 만한 설계는 구성 요소 시험부터 PMD 관련 활동까지 적용의 넓은 범위에 대해 인정합니다.
| 모델 # | U8340 |
| 원리 |
4개의 자동화된 파이버 놉 루프 |
| 파장 범위 | 1200년 ~ 1610 nm |
| 삽입 손실 | < 1=""> |
| 반사 특성 | > 50dB (PC) / >60dB (자동 위상 조정) |
| 편광 소광 비율 | 40 dB |
| PDL | < 0=""> |
| 맥스. 신호 전력 | +30dBm |
| 맥스 SOP 주행 시간 | 360' / 초 |
| 회전 분해 | 0.1125' /는 걷습니다 |
| 각도 정밀도 | ±.00024' |
| 각도 반복성 | ±.014' |
| 회전 속도 다이내믹 레인지 | 1600 단계 |
| 정착 시간 | 1~99.9 Sec / 연속성 |
| 자동 스캔 비율 설정의 수 | 10 |
| 광 커넥터 | FC / PC / FC / 자동 위상 조정 |
| 인터페이스 | RS232와 USB |
| 힘 | 100 ~ 240 Ｖ AC, 50 - 60 Hz |
| 작동 온도 | 0~ +40C |
| 저장 온도 | -30~+80C |
| 차원 | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 중량 | 4.0 킬로그램 |
