제품 상세 정보:
|
| 신호 코딩 방식: | NRZ/PAM4 | 코드 타입: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31,USER\ PRBS13Q、SSPRQ、JP03A、JP03B。 |
|---|---|---|---|
| 자료 입출력 인터페이스: | 차별적, 교류 결합, 50 옴 임피던스, 여성 2.92 밀리미터 SMA | 패턴 반전: | 수신 단말에 있는 자동 신호기 역전 현상 |
| 강조하다: | PRBS7 가변 파장 레이저 소스,8 방식 동시에 일어나는 가변 파장 레이저 소스 |
||

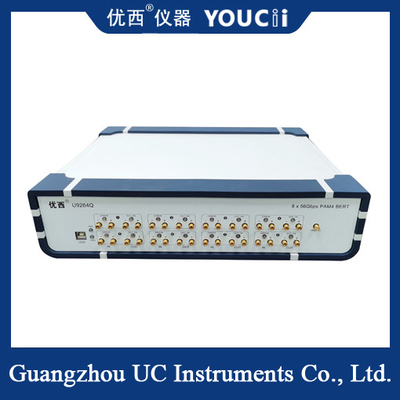

400G PM4 BERT 오류 코드 테스터 독립 또는 8방향 동기 테스트
성능 특성:
1. 신호 코딩 모드: NRZ 및 PAM4, NRZ 및 PAM4 신호 간에 자동으로 자유롭게 전환할 수 있습니다.
2, 8 채널 동기 출력, 6.144G, 10G, 40G, 100G, 200G 및 400G 제품을 테스트하는 데 사용되며, 오류 테스트는 독립적이거나 8 채널 동기 테스트가 가능합니다.
3, 연속 오류 감지 및 타이밍 오류 모니터링 지원, KP4/KR4 하드웨어 FEC 기능 지원.
5, 기본 4 주파수 분할의 클럭 주파수, 1/4, 1/8, 1/16, 1/32, 1, 64, 1/128 분의 주파수 지원.
6, 통신 모드: USB to HID.드라이버가 필요하지 않습니다. PC 상위 컴퓨터 소프트웨어는 장치와 통신하여 비트 오류 미터를 설정하고 비트 오류율을 테스트합니다.
400G PM4 BERT 오류 코드 사양:
| No. |
매개변수 |
최소 |
일반 |
최대 |
단위 |
| 1 |
신호 코딩 모드 |
NRZ/PAM4 | |||
| 2 |
데이터 속도 |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 |
코드 유형 |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | |||
| 4 |
상승 및 하강 시간(20% ~ 80%) |
14 | 35 | pS | |
| 5 |
패턴 반전 |
수신단에서 자동 신호 반전 |
|||
| 6 |
신호 출력 진폭 (단일 종단) |
200 | 800 | 1000 | mV |
| 7 |
25G 데이터 출력 지터 (RMS) |
500 | 700 | fs | |
| 8 |
데이터 입력/출력 인터페이스 |
차동, AC 결합, 50옴 임피던스, 암 2.92mm SMA |
|||
| 9 |
클럭 출력 |
0.2 | 6.64 | 13.28 | GHz |
| 10 |
데이터 신호 입력 감도 (단일 종단) |
50 | mVpp | ||
| 11 |
데이터 출력 아이 그래프 교차 NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4 아이 높이 (눈 높이당) |
80 | 110 | 200 | mV |
| 13 |
PAM 아이 맵의 선형성 |
0.95 | 0.98 | 1 | |
| 14 |
작동 온도 |
10 | 25 | 50 | °C |
U9264Q 400G FR4 일반적인 테스트 시스템 연결 다이어그램
