제품 상세 정보:
|
| 파워 레인지 (dBm): | + 5 ~ -65 | 광학 입력 인터페이스: | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 |
|---|---|---|---|
| 작동 온도: | 0 ~ +40C | 사고 방식 범위(NM): | 850 ~ 1700 nm |
| 강조하다: | 1700nm Usb 광발광 강도 측정기,40dB 광발광 강도 측정기 |
||

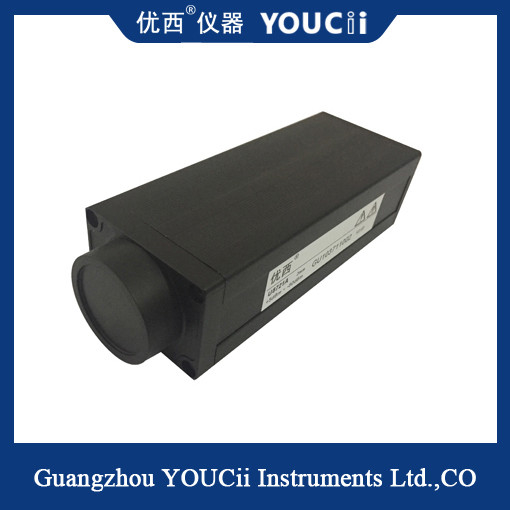

작고 편리한 Usb 광발광 강도 측정기 전력 프로브 다중 미터
개관
광저우 유스이의 U8721 고속 광학 전력 측정기 모듈의 샘플링 주기는 미국 수준을 이를 수 있으며, 그것이 수집되고 더 빨리 데이터를 처리할 수 있습니다. 전력 측정기 모듈은 USB 통신 인터페이스를 사용하고 데이터와 세트 매개 변수를 디스플레이하기 위한 구성 소프트웨어를 통하여, 직접적으로 PC와 통신할 수 있습니다.
U8721 고속광 전력 측정기 모듈은고 정밀도 파장 분할 다중화 방식 DWDM 요소, 광학 파장가이드 격자 어레이 AWG 요소, 평면 광 도파기 PLC 요소, WSS, OPM, 차분 위상 시프트 키잉, 광증폭기 EDFA와 다른 일반적 광섬유 측정 응용에서 사용될 수 있습니다. 그리고 U8721 모델은 A/B/C/D/H를 가지고 있고 다른 모델들이 다양한 기능을 가지고 있습니다.
레이저 신호 입력 포트. 광학력 계량기 모듈에 섬유 점퍼를 연결할 때, 당신은 중앙에 접속 어댑터를 이용할 필요가 있습니다. 접속 어댑터는 둘다 전력계 계면 접속기와 광섬유 접속기의 종류와 일치하여야 합니다.두개의 전형적 접속 어댑터들은 U8721 광발광 강도 측정기에 광섬유를 연결해서 목록화됩니다.
극소량의 광섬유 클립은 어댑터를 연결시킵니다
FC / PC연결 어댑터
모델 타입
1.U8721A는 주로 고속 광 파워 모니터링을 위해 사용됩니다.
2.주로 공간 광 스캐닝 측정을 위해 사용되는 U8721B 감광성 PD 외부.
3.U8721C 고속 싱크로너스 스캔은 주로 DWDM / AWG 파장 스캐닝 측정 시스템에서 사용됩니다.
4.BNC 아날로그 출력과 U8721D 고속 싱크로너스 스캔.
U8721A/B/C/D/H Usb 광학력은 전력 규격을 잽니다
|
모델 |
U8721A | U8721B | U8721C | U8721D | U8721H |
| 센서 소자 | 잉아아스 | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 눈금 측정 파장 | 850 / 980 / 1310 / 1510~1640nm 연속적 눈금 측정 | ||||
| 파워 레인지 (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
전원 샘플링 기간(비율) |
100 우리 (10KHz) | 10 우리 (100KHz) | |||
| 적용 섬유형 | 표준 SM과 MM | ||||
| 광학 입력 인터페이스 | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | ||||
|
참고 조건에 있는 절대적 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
참고 조건에 있는 상대 불확도 (정확도) |
< 0.02 dB 표준값 | ||||
| 선형성 (전원) | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 반사 특성 | > 40 dB | ||||
| 통신 인터페이스 | USB | +Trig | +Trig +BNC | +Trig | |
| 보정 기간 | 2년이요 | ||||
| 작동 온도 | 0 ~ +40C | ||||
| 저장 온도 | -30 ~ +80C | ||||
| 차원 | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ | ||||
| 중량 | 1.0 킬로그램 | ||||
