제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 파워 레인지: | + 5 ~ -80dBm |
|---|---|---|---|
| 통신 인터페이스: | USB + 트리그 | 수익 손실: | > 40 dB |
| 눈금 측정 파장: | 980/1310/1490 / 1510~1640nm 연속적 눈금 측정 | 크기: | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ |
| 강조하다: | PLC 전력 프로브 다중 미터,80dBm 전력 프로브 다중 미터 |
||
전력 프로브 다중 미터 고속도 전기 Meter+5 ~ -80dBm 파워 레인지
U8721 생산 요약법은 다음과 같습니다

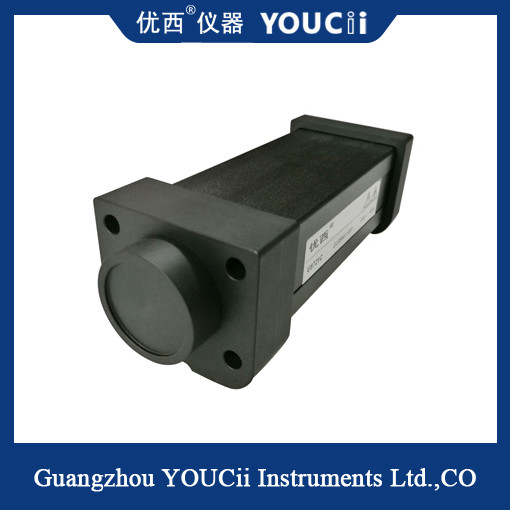

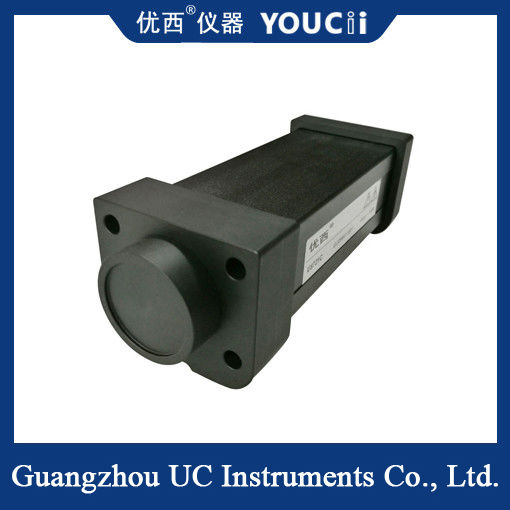

U8721 고속광 전력 측정기 모듈은고 정밀도 파장 분할 다중화 방식 DWDM 요소, 광학 파장가이드 격자 어레이 AWG 요소, 평면 광 도파기 PLC 요소, WSS, OPM, 차분 위상 시프트 키잉, 광증폭기 EDFA와 다른 일반적 광섬유 측정 응용에서 사용될 수 있습니다. 게다가, 많은 유형이 있습니다. 우리의 회사 U8721은 사용하기 위해 안정적이고 빠르고 편리하고 우리의 제품이 모든 주요 고객들에게 믿을 수 있습니다.
U8721 광학 전력 측정기 모듈은 그 자체의 USB 통신 케이블을 통한 PC와의 통신 커넥션을 확립할 수 있고, 모듈 매개 변수에서 설정하기 위해 광저우 유스이에 의해 제공된 응용 소프트웨어를 사용하고 모든 응용 운용을 수행합니다.
부속물은 U8721을 요구했습니다 :
1.케이블을 보호하는 1B4 핵심에 대한 USB
통신 포트는 1B4 핵심 쉴딩 케이블에 USB로 연결되고, 직접적으로 PC로 연결되고 통신을 확립합니다.
2.동기 입력 공항
외부, 효과적 상승 에지로부터 펄스 트리거 신호를 받기 위한 에스엠에이 커넥터와 동기 신호 입력 포트.
U8721C/D 전력 프로브 다중 미터 고속도 전력 규격
|
모델 |
U8721C | U8721D |
| 센서 소자 | 잉아아스 | |
| 파장 범위 | 850 ~ 1700 nm | |
| 눈금 측정 파장 | 980/1310/1490 / 1510~1640nm 연속적 눈금 측정 | |
| 파워 레인지 | + 5 ~ -80dBm | |
|
전원 샘플링 기간(비율) |
10 우리 (100KHz) | |
| 적용 섬유형 | 표준 SM과 MM | |
| 광학 입력 인터페이스 | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | |
|
참고 조건에 있는 절대적 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | |
|
참고 조건에 있는 상대 불확도 (정확도) |
< 0.02 dB 표준값 | |
| 선형성 (전원) | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) | |
| 반사 특성 | > 40 dB | |
| 통신 인터페이스 | USB + 트리그 | 트리그 + BNC 아날로그양 USB + |
| 보정 기간 | 2년이요 | |
| 작동 온도 | 0 ~ +40C | |
| 저장 온도 | -30 ~ +80C | |
| 차원 | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ | |
| 중량 | 1.0 킬로그램 | |
