제품 상세 정보:
|
| 파장 범위: | 850 ~ 1700 nm | 파워 레인지 (dBm): | + 5 ~ -70 |
|---|---|---|---|
| 적용 섬유형: | 표준 SM과 MM | 반사 특성: | >40 dB |
| 통신 인터페이스: | USB | 광학 입력 인터페이스: | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 |
| 강조하다: | 1700nm 광발광 강도 측정기,높은 고속 850Nm 광발광 강도 측정기 |
||

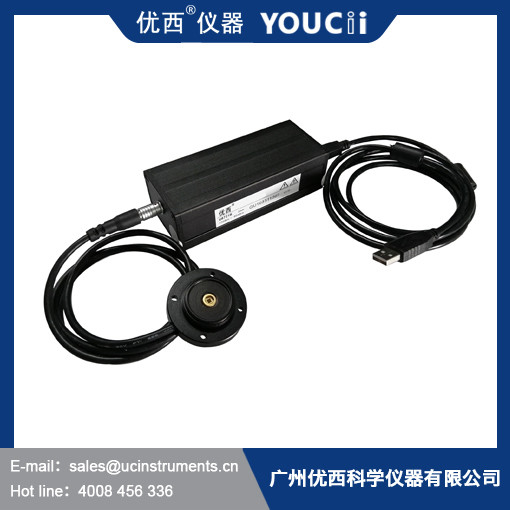

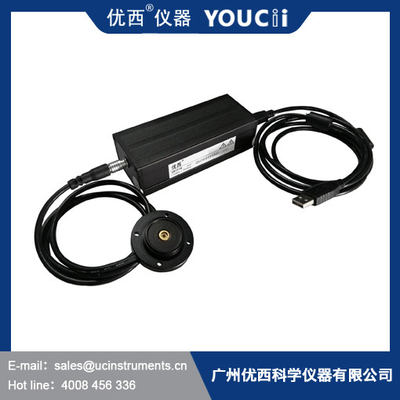

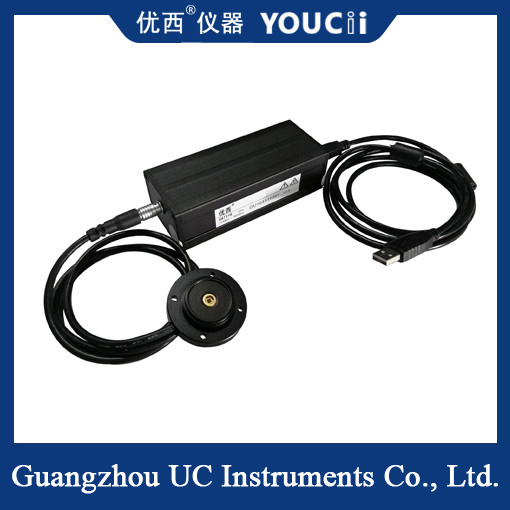

고속도 광발광 강도 측정기 PD 외부 파워 레인지 + 5 ~ -70
U8721 고속광 전력 측정기 모듈은고 정밀도 파장 분할 다중화 방식 DWDM 요소, 광학 파장가이드 격자 어레이 AWG 요소, 평면 광 도파기 PLC 요소, WSS, OPM, 차분 위상 시프트 키잉, 광증폭기 EDFA와 다른 일반적 광섬유 측정 응용에서 사용될 수 있습니다. 다른 유형의 광저우 유스이 전력계와 비교해서, U8721은 다채널 광발광 강도 측정기 표본화 시스템을 모애서 특히 적당한 고속 샘플링과 작은 형태의 특성을 가집니다.
제품 특성 :
빠른 시작, 높은 측정 정밀도
넓은 동적 전력 측정 범위
다양한 선택적 파워 레인지와 채널 번호
USB 통신 인터페이스, 고속도와 편리합니다
적당합니다
상술
|
모델 # |
U8721B | ||||
| 센서 소자 | 잉아아스 | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 눈금 측정 파장 | 850 / 980 / 1310 / 1510~1640nm 연속적 눈금 측정 | ||||
| 파워 레인지 (dBm) | + 5 ~ -70 | ||||
|
전원 샘플링 기간(비율) |
100 우리 (10KHz) | ||||
| 적용 섬유형 | 표준 SM과 MM | ||||
| 광학 입력 인터페이스 | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | ||||
|
절대적인 것 참고 조건에 있는 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
인척 참고 조건에 있는 불확실성 (정확도) |
< 0.02 dB 표준치 | ||||
| 선형성 (전원) | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 반사 특성 | >40 dB | ||||
| 통신 인터페이스 | USB | ||||
| 보정 기간 | 2년이요 | ||||
| 작동 온도 | 0 ~ +40C | ||||
| 저장 온도 | -30 ~ +80C | ||||
| 차원 | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ | ||||
| 중량 | 1.0 킬로그램 | ||||
설명 :
U8721A는 주로 고속 광 파워 모니터링을 위해 사용됩니다.
주로 공간 광 스캐닝 측정을 위해 사용되는 U8721B 감광성 표면 PD 외부.
U8721C 고속 싱크로너스 스캐닝이 주로 DWDM / AWG 파장 스캐닝 측정 시스템에 사용했습니다.
BNC 아날로그 출력으로, U8721D 고속 싱크로너스 스캔.
고출력 검출을 위한 U8721H 고속 싱크로너스 스캔.
