제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 눈금 측정 파장: | 850 / 980 / 1310 / 1510~1640nm 연속적 눈금 측정 |
|---|---|---|---|
| 참고 조건에 있는 절대적 불확실성 (정확도): | ± 4% (1200 nm ~ 1610 nm) | 참고 조건에 있는 상대 불확도 (정확도): | < 0.02 dB 표준치 |
| 통신 인터페이스: | USB | 선형성 (전원): | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) |
| 강조하다: | USB 광발광 강도 측정기,60dBM 광발광 강도 측정기 |
||

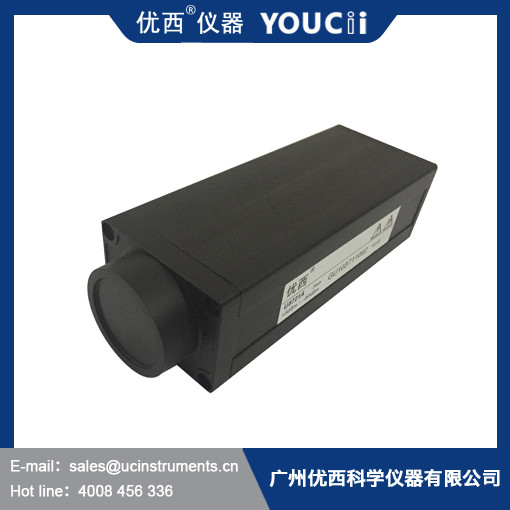

USB 광전력계 탐사기 + 5 ~ -80/+ 25 ~ -60dBM
U8721 고속 광전력 계측기 모듈은 고정도 파장분열 다중화 DWDM 요소, 광파 유도 격자 배열 AWG 요소,평면 광학 파도 유도 PLC 요소, WSS, OPM, DPSK, 광학 증폭기 EDFA 및 기타 일반 광섬유 측정 응용 프로그램.다른 광저우 유시 전력계와 비교하면 U8721은 고속 샘플링과 작은 모양의 특징을 가지고 있습니다.특히 다채널 광전력 계측기 샘플링 시스템을 조립하는 데 적합합니다..
U8721는 85dB까지의 동적 범위, 높은 저전력 측정 정확도 및 1KHz의 샘플링 레이트로 USB 광 전력 계측기입니다.
신청
WDM, GFF, AWG, PLC 장치 테스트
부착 손실 및 반환 손실 측정
광섬유 센서, 광섬유 케이블 테스트
양극화 모드 분산 (PMD 및 PDL 양극화 의존적 손실 측정)
광섬유, 통신 연구 개발 실험실 시험
제품 규제
|
모델 # |
U8721A | ||||
| 센서 요소 | INGAA | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 캘리브레이션 파장 | 850 / 980 / 1310 / 1510 ~ 1640nm 연속 캘리브레이션 | ||||
| 전력 범위 (dBm) | +5 ~ -65 | ||||
|
전력 샘플링 기간 (비율) |
100 us ((10KHz) | ||||
| 적용용 섬유 종류 | 표준 SM 및 MM | ||||
| 광적 입력 인터페이스 | 무선 섬유 관절 또는 FC/LC/SC 어댑터를 지원합니다. | ||||
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 0.02 dB 전형적인 값 | ||||
| 선형성 (전력) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 수익 손실 | >40 dB | ||||
| 통신 인터페이스 | USB | ||||
| 캘리브레이션 기간 | 2년 | ||||
| 작동 온도 | 0 ~ +40°C | ||||
| 저장 온도 | -30 ~ +80°C | ||||
| 크기 | 52mm H,60mm W,150mm D | ||||
| 무게 | 10.0kg | ||||
참고:
설명: U8721A는 주로 고속 광전력 모니터링에 사용됩니다.
U8721B 광감각 표면 PD 외부, 주로 공간 광 스캔 측정에 사용됩니다.
U8721C 빠른 동기 스캔은 주로 DWDM/AWG 파장 스캔 측정 시스템에서 사용됩니다.
U8721D BNC 아날로그 출력으로 빠른 동기 스캔
