제품 상세 정보:
|
| 보증: | 1년 | 수익 손실: | > 45 dB |
|---|---|---|---|
| 희석 정확도: | ≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (전원 제어와 0 ~ 25 dB) | 접속구의 형태: | FC / UPC 연결기 |
| 정착 시간: | 100명의 부인 | 힘: | 100~240 Ｖ |
| 크기: | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ | 모니터 PM의 측정 평균 시간: | 1~1000ms |
| 강조하다: | 8CH 가변 광감쇄기,4Ch 가변 광감쇄기 |
||

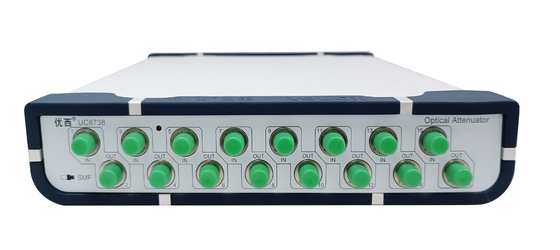

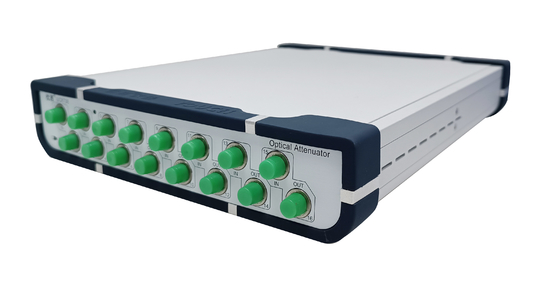

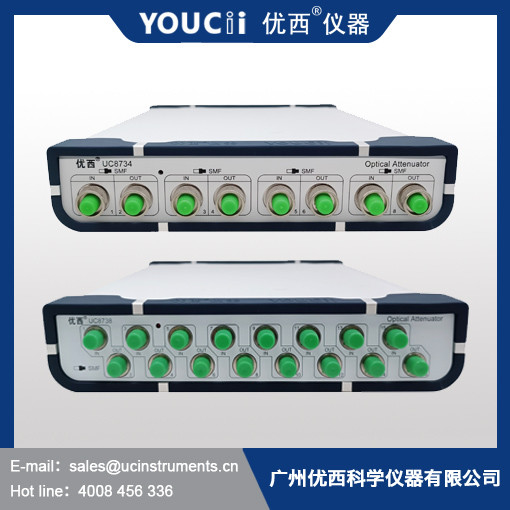

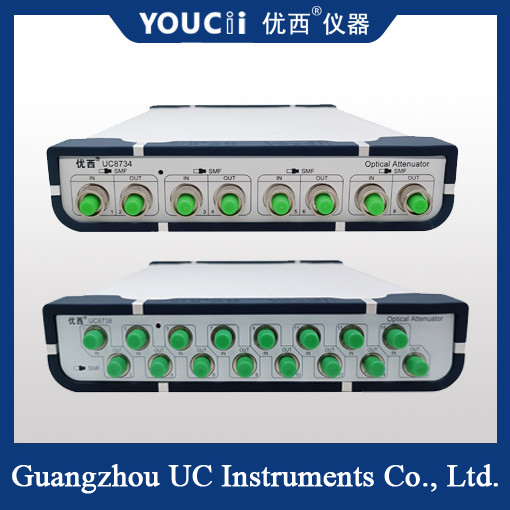

4Ch 8CH 가변 광학 약소 약소 광학 통신
사용해야 합니다.
액티브 광 모듈/광 장치 시험:
광 송수신 모듈의 다채널 오류 측정에서 병렬 데이터 측정이 실현됩니다. 빛 수신 모듈의 정신
감도 측정에서 광학 전력 입력은 빠르고 정확합니다.
테스트 효율을 크게 향상시킵니다.
광통신망 통합 시험:
광통신 네트워크 통합에서 네트워크 전송 성능 및 네트워크 관리 기능을 테스트합니다.
제품 특징:
광학 약화 및 광학 출력 전력은 빠르고 정확하게 설정 할 수 있으며 광학 전력 제어의 안정화 시간은 100 ms 미만입니다.
다채널 억제기가 동시에 설정되고, 여러 개의 포트가 동시에 측정되며 많은 측정 시간을 절약합니다.
내장된 고정도 광학 전력 계측기가 전력 모니터링의 안정성과 정확성을 보장합니다.
간단한 조작, 직관적인 그래픽 사용자 인터페이스, 동시에 다채널 데이터 미리보기, 한눈에 테스트 상태
작은 크기, 컴팩트한 구조. 여러 장치가 채널 수를 확장하기 위해 캐스캐딩 사용에 맞춤화 될 수 있습니다.
사양
| 모델 # | U8738 | |
| 약소 범위 | 0~40 dB | |
| 캘리브레이션 파장 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| 삽입 손실 | ≤1.5 dB | |
| 섬유 종류 | 9/125 엠 단일 모드 | |
| 커넥터 타입 | FC/UPC 커넥터 | |
| 약화 정확성 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB 전력 제어) |
|
| 반복 가능성 | ≤ ±0.02 dB | |
| 모니터 PM의 평균 시간 | 1~1000ms | |
| 정착 시간 | 100ms | |
| 약화 전환 속도 | 0.1 ~ 50 dB/s | |
| 수익 손실 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | |
| 통신 인터페이스 | RS232, USB, RJ45 PC로 제어 | |
| 재정형 기간 | 2년 | |
| 작동 온도 | 0 ∼ +40°C | |
| 저장 온도 | -30°C+80°C | |
| 힘 | 100~240V | |
| 크기 | 235mm W, 55mm H, 320mm D | |
| 무게 | 30.0kg | |
AC 전원 공급 요구 사항
장치는 초전압 클래스 II 규정을 준수합니다. 작동 전압은 100 ~ 240V AC 전압, 주파수 범위 48-66Hz, 작동 전압 115V최대 소비 전류는 230mA작동 전압 230V, 가장 높은
최대 소비 전류는 120mA입니다.
전원 케이블
국제 안전 표준에 따르면, 도구는 국가 표준을 충족하는 3 코어 전원 케이블을 갖추고 있습니다.전원 케이블만 연결 지상 보호와 전원 소지점에 플러그.
전력 표시기
전력 표시기가 켜지면 켜집니다.
통신 인터페이스 설명

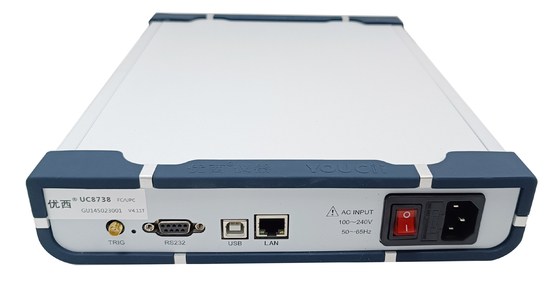

기기의 뒷판에는 USB 인터페이스와 RS232 인터페이스라는 두 개의 통신 포트가 있습니다.
전력 표시등
전력 표시기는 기기가 전원을 공급할 때 켜집니다.
USB 통신 케이블
USB 케이블의 길이는 5 미터를 초과 할 수 없습니다. 그렇지 않으면 제 3 자 만 사용할 수 있습니다.
"USB 주변 확장기" 일반적으로 최대 연장 길이는 50 미터에 도달 할 수 있습니다.
RS232 일련 포트
계기의 일련 포트 매개 변수는 고정 값으로 설정됩니다.컴퓨터의 일련 포트 매개 변수는 기기와 일치하도록 설정되어야 합니다.
파라미터 설정 값
고정된 매개 변수:
보드율: 115200
숫자 수: 8
체크: 없습니다.
정지 문자: 1
RS232 인터페이스
RS232 인터페이스
