제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 파워 레인지: | + 5 ~ -70 데이터 베이스 관리 프로그램 0~60 dB |
|---|---|---|---|
| 상대적 정확도 - 반사 특성: | ± 0.4 dB | 절대 전력 정확도: | ± 0.2 dB |
| 인터페이스: | RS232 | 작동 온도: | 0~ +40C |
| 재보정 기간: | 2년이요 | 중량: | 3.5 킬로그램 |
| 강조하다: | RS232 삽입물 반사 특성 미터,70dB 광학 인서트 반사 특성 미터 |
||

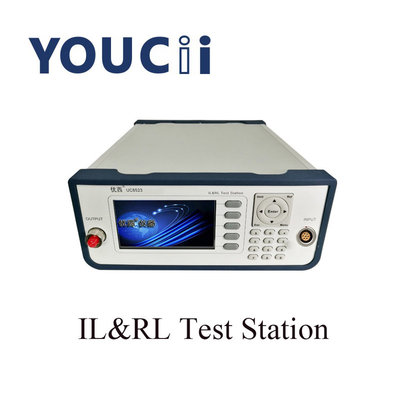

장비를 시험하는 UC8523 삽입물 복귀 손실계 광통신
상술
| 모델 # | UC8523B+UC88201 |
| 센서 소자 | 잉아아스 |
| 작동 파장 범위 | 1310년 / 1550 nm |
| 파워 레인지 | + 5 ~ -80 데이터 베이스 관리 프로그램 |
| 반사 특성 범위 | 0~70 dB |
| 적용 섬유형 | 표준 SM |
| 상대적 정확도 - 반사 특성 | ± 0.4 dB |
| 절대 전력 정확도 | ± 0.2 dB |
| 상대적 정확도 - 삽입 손실 | < 0=""> |
| 인터페이스 | RS232 |
| 힘 | 100 ~ 240 Ｖ AC |
| 작동 온도 | 0~ +40C |
| 저장 온도 | -30~+80C |
| 재보정 기간 | 2년이요 |
| 차원 | 245 밀리미터 W×105mm H×320mm Ｄ |
| 중량 | 3.5 킬로그램 |
더에 대한 개관
광 파워 인스투루먼트의 벤치탑, 액정 화면, 단일광 소스 출구 (FC / APC 어댑터), 측정 전력 플러그 손실, 뒷부분인 손실 앤드 직접적인 측정 UC8523B 듀얼 조명 공급원 플러그 손실 도구 IS.
기구는 광학 통신 구성 요소, 설치 검사을 판단하는 테스트에 적합하고, 광 케이블의 접속플러그의 특히 측정입니다. 시스템은 어떠한 2 고정 파장 조명 공급원들에서 구축될 수 있습니다.
사용자 인터페이스 서술
호스트의 프런트 패널
광학 출력 인터페이스는 FC / APC 인터페이스입니다
호스트의 후면 패널
전력 공급기 요구사항
UC8523B는 과전압 레벨 II 규정에 따릅니다. 동작 전압은 100 ~ 240V AC 전압이고 주파수 범위는 48 ~ 66Hz 입니다, 동작 전압이 115V이고 최대 소비 전류는 230mA 입니다 ; 동작 전압이 230V일 때, 최고 소비는 경향은 120mA입니다.
USB 포트
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 UC8523과 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
USB 연결 케블
USB 케이블의 길이는 5 Ｍ를 초과할 수 없습니다. 그렇지 않았다면, 오직 제 3자 USB 주변적 교수만을 사용할 수 있습니다. 일반적으로, 최대 확장 길이는 50 Ｍ에 도달할 수 있습니다.
RS232 직렬 포트
기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다. 컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.
