제품 상세 정보:
|
| 범위(dBm): | 0~45 /+5 ~ -70 | 결의안(dB): | 0.01/0.001 |
|---|---|---|---|
| 보정 사고 방식(NM): | 1270년 / 1310년 / 1490년 /1550 /1610 nm | 삽입 손실(dB): | ≤1.2 |
| 재보정 기간: | 2년이요 | 작동 온도 (' Ｃ): | 0~ +40 |
| 강조하다: | 채널 감쇄 광발광 강도 측정기,광발광 강도 측정기 45dB |
||

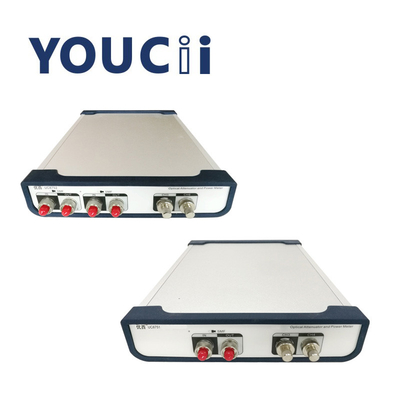

1/2 채널 감쇄 광발광 강도 측정기 감쇠 범위 0~45dB
애플리케이션
광 전송부 테스트
광 송수신기 모듈의 다채널 에러 측정에서, 병렬 데이터 측정은 실현됩니다 ;
수광 모듈의 감도측정에서, 평행하고 빠르고 정확한 광학력 입력은 제공됩니다 ;
광 출력 제어 안정화 시간 100 부인 콤마는 매우 시험 효율을 향상시킵니다.
광학망을 판단하는 통합 테스트
시험을 받기 위한 인테그레이팅과 테스트중인 네트워크 장비가 전송 성능과 네트워크 관리를 네트워킹할 때.
특징
빨리, 희석의 정확 세팅과 광학력, 설정 시간 : 100명의 부인
고정밀에 구축된 채 OPM은 안정성과 정확도를 보장합니다.
단순하고 직관적인 도형 사용자 인터페이스, 다중 채널 데이터 미리보기, 첫눈에 시험 상태.
상술
| 모델 # | UC8751 / UC8752 | |
| 조작 모드 | 감쇠 세팅 방식 | 전력 설정 방식 |
| 범위 | 0~45 dB | +5 ~ -70dBm |
| 결의안 | 0.01 dB | 0.001 dB |
| 반복성 |
±0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| 눈금 측정 파장 | 1270년 / 1310년 / 1490년 /1550 /1610 nm | |
| 섬유형 | 9/125 um 단일모드 | SMF와 MMF |
| 접속구의 형태 | FC / UPC 연결기 | FC / SC / LC 선택 |
| 삽입 손실 | ≤1.2 dB | |
| (광 파워 모니터링에 의해) 정확도 |
± 0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| 모니터 PM의 측정 평균 시간 | 2 부인 ~ 1 Ｓ | |
| 정착 시간 | 100명의 부인 | |
| 희석 전이 속도 | 0.1 ~ 50 dB/s | |
| 반사 특성 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | +5dBm |
| 재보정 기간 | 2년이요 | |
| 작동 온도 | 0~ +40C | |
| 저장 온도 | -30~+80C | |
| 힘 | 100~240 Ｖ | |
| 차원 | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ | |
| 중량 | 3.0 킬로그램 | |
Ac 전력 공급기 요구사항
악기는 과전압 등급 II 규정에 따릅니다. 동작 전압은 100 ~240V AC 전압, 주파수 범위 48-66Hz, 동작 전압 115V이골 때, 최대 소비 전류는 230mA입니다 ; 동작 전압 230V, 대부분의
최대 소비 전류는 120mA입니다.
전원 코드
국제 안전 기준에 따르면, 도구는 국가 표준을 충족시키는 3 핵심 전원 코드를 갖추고 있습니다. 접지보호와 전원 콘센트로의 전력 코드 플러그만을 연결시키세요.
전원 표시기
전원 표시기 빛은 도구가 계속 강화될 때 상승합니다.
통신 인터페이스 설명
말하자면 USB 인터 페이스와 RS232 인터페이스인 기구의 백 패널 위의 2 통신 포트가 있습니다.
USB 인터 페이스
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 기구와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
RS232 직렬 포트
기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다. 컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.
고정된 매개 변수 :
보드 비율 : 115,200
자릿수 : 8
체크하세요 : 어떤 것
스톱넘 : 1
RS232는 조화시킵니다
