제품 상세 정보:
|
| 감쇠기 범위(dB): | 0~40 | 삽입 손실(dB): | ≤1.5 |
|---|---|---|---|
| 접속구의 형태: | FC / UPC 연결기 | 모니터 PM(MS)의 측정 평균 시간: | 1~1000 |
| 희석 전이 속도 (dB / Ｓ): | 0.1 ~ 50 0.1 ~ 50 | Operation Temperature(°C): | 0～ +40 |
| 전원(V): | 100~240 | 보증: | 1년이요 |
| 강조하다: | 8CH 가변 광감쇄기,4Ch 가변 광감쇄기 |
||

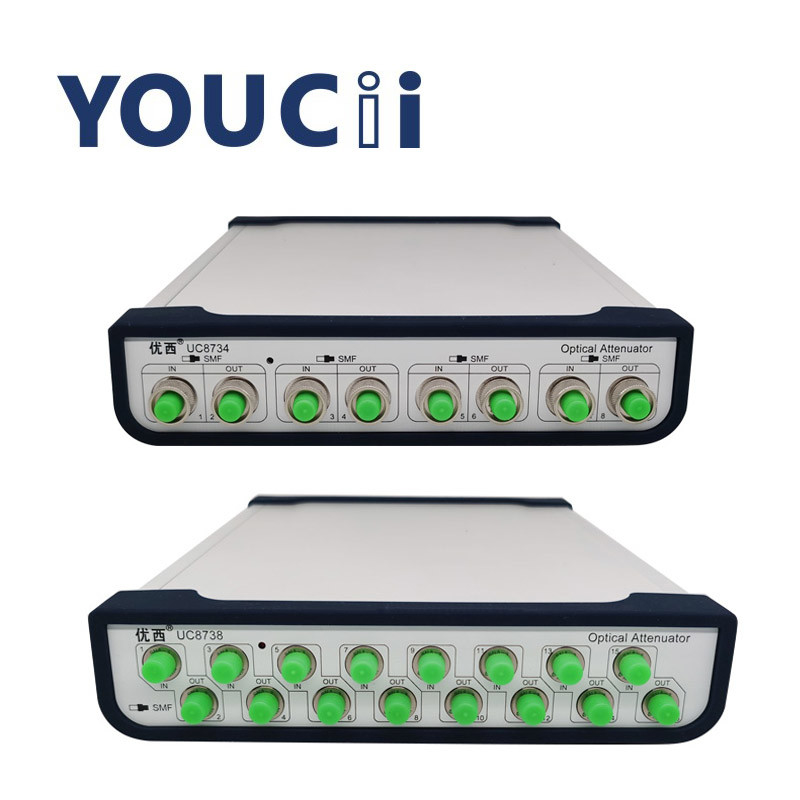

4Ch 8CH 가변 광감쇄기 감쇠 범위 0~45dB
활동적 광학 모듈 / 광학적 장치 시험 :
광 송수신기 모듈의 다채널 에러 측정에서, 병렬 데이터 측정은 실현됩니다.
수광 모듈의 감도측정에서, 그것은 평행하고 빠르고 정확한 광학 전원 입력을 제공합니다.
100이지 부인 광 출력 제어 안정화 시간이 매우 시험 효율을 향상시킵니다.
광통신 네트워크 통합 테스트 :
광통신 망 통합의 시험망 전송 성능과 네트워크 관리 기능.
상술
| 모델 # | UC8734 | UC8738 |
| 앗테네이타렌지 | 0~40 dB | |
| 눈금 측정 파장 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310년 / 1330년 / 1510년 / 1530년 / 1550년 / 1570 nm |
|
| 삽입 손실 | ≤1.5 dB | |
| 섬유형 | 9/125 um 단일모드 | |
| 접속구의 형태 | FC / UPC 연결기 | |
| 희석 정확도 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (전원 제어와 0 ~ 25 dB) |
|
| 반복성 | ≤ ±0.02 dB | |
| 모니터 PM의 측정 평균 시간 | 1~1000ms | |
| 정착 시간 | 100명의 부인 | |
| 희석 전이 속도 | 0.1 ~ 50 dB/s | |
| 반사 특성 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | |
| 통신 인터페이스 | PC에 의한 USB,RJ45 제어인 RS232 | |
| 재보정 기간 | 2년이요 | |
| 작동 온도 | 0~ +40C | |
| 저장 온도 | -30~+80C | |
| 힘 | 100~240 Ｖ | |
| 차원 | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ | |
| 중량 | 3.0 킬로그램 | |
Ac 전력 공급기 요구사항
악기는 과전압 등급 II 규정에 따릅니다. 동작 전압은 100 ~240V AC 전압, 주파수 범위 48-66Hz, 동작 전압 115V이골 때, 최대 소비 전류는 230mA입니다 ; 동작 전압 230V, 대부분의
최대 소비 전류는 120mA입니다.
전원 코드
국제 안전 기준에 따르면, 도구는 국가 표준을 충족시키는 3 핵심 전원 코드를 갖추고 있습니다. 접지보호와 전원 콘센트로의 전력 코드 플러그만을 연결시키세요.
전원 표시기
전원 표시기 빛은 도구가 계속 강화될 때 상승합니다.
통신 인터페이스 설명
말하자면 USB 인터 페이스와 RS232 인터페이스인 기구의 백 패널 위의 2 통신 포트가 있습니다.
USB 인터 페이스
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 기구와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
RS232 직렬 포트
기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다. 컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.
LAN 인터페이스
워킹 모드 : UDP 서버 모드
광 출력 / 입력 인터페이스
레이저 신호 출력을 위한 광섬유 연결자 인터페이스. 브랜드 교육에 따라 FC / PC 또는 FC / APC 연결기와 SMF 또는 MMF 섬유형을 선택하세요.
동시성의 출력 수단
에스엠에이 커넥터. 광원 모듈이 주사하고 있을 때, 동시성의 출력 수단은 트리거 진동 신호를 출력합니다.
제품 특징 :
광감쇠와 광전 출력은 빨리 그리고 정확하게 설정될 수 있고 광학력 통제의 안정화 시간이 100 부인 기간 이하입니다.
다채널 감쇠기가 동시에 설정된다고, 많은 측정 시간을 절약하면서, 다중 포트는 동시에 측정됩니다 ;
내장형고 정밀도 광발광 강도 측정기는 파워 감시의 안정과 정확도를 보장합니다 ;
단순 작동, 직관적인 도형 사용자 인터페이스, 동시에 다중 채널 데이터 미리보기, 첫눈에 시험 상태 ;
작은 사이즈, 소형 구조. 다수의 장치는 채널 수를 늘리기 위해 계단식인 사용을 위해 맞춤화될 수 있습니다.
