제품 상세 정보:
|
| 앗테네이타렌지: | 0~45 dB | 작동 파장: | 1550±5nm |
|---|---|---|---|
| 삽입 손실: | ≤1.8dB | 섬유 종류: | 8/125 음 PMF |
| 접속구의 형태: | FC/APC 커넥터 | 반복성: | ≤ ±0.02 dB |
| 정착 시간: | 100명의 부인 | ||
| 강조하다: | 듀얼 채널 가변 광 감쇠기,45DB 가변 광 감쇠기 |
||

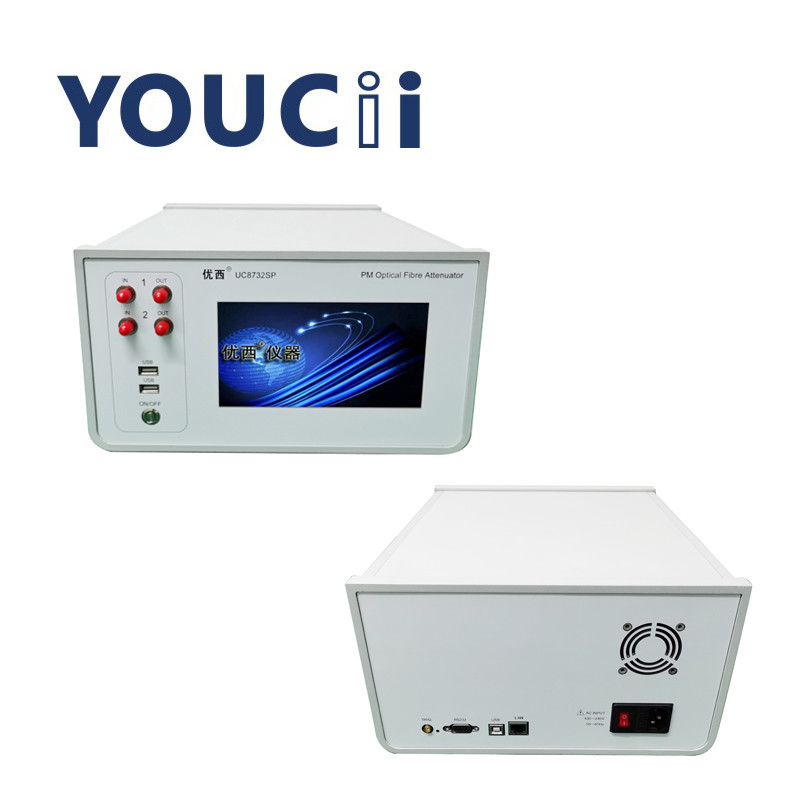

이중 채널 광적 약소 0~45 DB의 약소 범위
광학 약화기는 광섬유의 매우 중요한 수동 장치로 사용자의 요구에 따라 광 신호 에너지를 약화시킬 수 있습니다.그것은 종종 흡수하거나 광적 전력 마진을 반영하는 데 사용됩니다., 시스템의 손실을 평가하고 겨울 테스트 현재, 일련 광학 attenuators 광학 통신 분야에서 널리 사용되어 사용자에게 편의성을 가져옵니다.
사양
| 모델 # | UC8732SP |
| 약소 범위 | 0~45 dB |
| 작동 파장 | 1550±5 nm |
| 삽입 손실 | ≤1.8dB |
| 섬유 종류 | 8/125 UM PMF |
| 커넥터 타입 | FC/APC 커넥터 |
| 약화 정확성 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB 전력 제어) |
| 반복 가능성 | ≤ ±0.02 dB |
| 모니터 PM의 평균 시간 | 1~1000ms |
| 정착 시간 | 100ms |
| 약화 전환 속도 | 0.1 ~ 50 dB/s |
| 수익 손실 | > 50 dB |
| 최대 안전 입력 전력 | +20dBm |
| 터치 화면 크기 | 7인치 |
| 통신 인터페이스 | RS232, USB, RJ45 |
| 재정형 기간 | 2년 |
| 작동 온도 | 0 ∼ +40°C |
| 저장 온도 | -30°C+80°C |
| 힘 | 100~240V |
| 크기 | 280mm W, 140mm H, 320mm D |
| 무게 | 40.0kg |
신청서
액티브 광 모듈/장치 테스트:
광전도체 모듈의 다채널 오류 측정에서는 병렬 데이터 측정이 실현됩니다.
광 수신 모듈의 감도 측정에서, 동행 빠르고 정확한 광 전력 입력이 제공됩니다.
100ms 광학 전력 제어 안정화 시간은 테스트 효율을 크게 향상시킵니다.
광통신망 통합 시험:
광통신 네트워크 통합에서 네트워크 전송 성능 및 네트워크 관리 기능을 테스트합니다.
특징
광학 약화 및 광학 출력 전력은 빠르고 정확하게 설정 할 수 있으며 광학 전력 제어의 안정화 시간은 100 ms 미만입니다.
다채널 억제기가 동시에 설정되고, 여러 개의 포트가 동시에 측정되며 많은 측정 시간을 절약합니다.
내장된 고정도 광학 전력 계측기가 전력 모니터링의 안정성과 정확성을 보장합니다.
간단한 조작, 직관적인 그래픽 사용자 인터페이스, 동시에 다채널 데이터 미리보기, 한눈에 테스트 상태
윈도우 시스템 플랫폼을 기반으로, 사용하기 쉽고 작동합니다.
전원 공급 요구 사항
UC8732SP 초전압 레벨 II 규정을 준수합니다. 작동 전압은 100 ~ 240V AC 전압, 주파수 범위는 48 ~ 66Hz, 작동 전압은 115V입니다.최대 소비 전류는 230mA; 작동 전압이 230V일 때 최대 소비 전류는 120mA입니다.
USB 포트
USB 인터페이스는 UC8732SP와 PC에 연결할 수 있는 표준 4 코어 B형 인터페이스이며, 장치는 모니터링 소프트웨어로 제어할 수 있다.
USB 연결 케이블
USB 케이블의 길이는 5m를 초과 할 수 없습니다. 그렇지 않으면 타사 USB 주변 확장 장치 만 사용할 수 있습니다. 일반적으로 최대 연장 길이는 50m에 도달 할 수 있습니다.
RS232 일련 포트
계기의 일련 포트 매개 변수는 고정 값으로 설정됩니다. 컴퓨터의 일련 포트 매개 변수 설정은 계기 매개 변수 설정과 일치해야합니다.
RS232 인터페이스 핀 정의
