제품 상세 정보:
|
| 작동 파장: | 1260년 ~ 1650nm | 삽입 손실: | ≤1.2 dB |
|---|---|---|---|
| 반사 특성: | ≥50dB | 파장 의존 손실: | ≤0.25 |
| 광섬유 유형: | SM (9/125UM, 편극화 유지 섬유) | 공항을 모니터링하세요: | RJ45、RS-232 |
| 스위치 시간: | ≤ 10 부인 (인접한 연속 스위칭) | 저장 온도: | -40 ~ + 80C |
| 반복성입니다: | ≤±0.05 dB | ||
| 강조하다: | 1x4 데스크탑 광 스위치,50dB 광 스위치,1650nm 파장 광 스위치 |
||
반사 특성 ≥50dB 비싼 비용 성능과 1x4 데스크탑 광 스위치

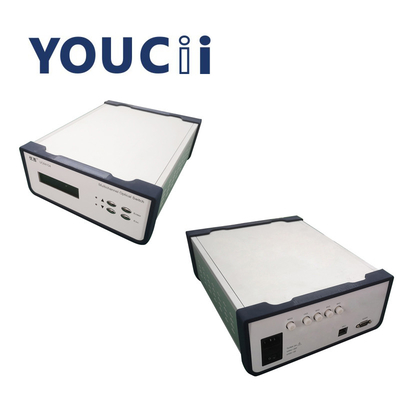

1x4 데스크탑 광 스위치
사용법
1. 구조 설명
1.1 프런트 패널 기술
프런트 패널
(1) LCD 디스플레이 : 디바이스 어드레스, 현재 채널과 관련 정보를 드러냅니다.
(2), ▲ - 업 키 ; ▼ -- 다운 키 ; 엔터 -- 확인 키 ; Esc -- 취소 키.
(3) 전원 표시기 Power1, Power2 : 일하는 전원 공급기를 보여줍니다.
2. 후면 패널 기술
후면 패널
(1) RJ45 이더넷 인터페이스, RS-232 직렬 포트 : 기기 데이터 감시를 위한 통신 인터페이스.
(2) 교류 전력 인터페이스 : 장비를 위한 ＡＣ 전원의 입력 인터페이스.
광 포트에 대한 기술 : 입출력 포트는 장치 패널에 공용 포트입니다. 채널 번호 1, 2, 3, 및 4는 각각 있습니다.
3. 장치 접속 기술
3.1Internal 광학 경로 설명
1 Ｘ 4 광 스위치의 내부 광학 경로의 계통도
상술
|
U84104 |
| 사고 방식 | 1260년 ~ 1650nm |
| 테스트의 사고 방식 | 1310nm / 1550 nm |
| 삽입 손실 | ≤1.2 dB |
|
≤±0.05 dB |
|
≥50dB |
|
≥55dB |
|
≤0.25 |
| 편광 의존 손실량 | ≤0.05 |
| 교환 시기 | ≤ 10 부인 (인접 서열 스위치) |
|
SM (9/125um, 광파이버를 유지하는 편광) |
|
FC / PC |
|
RJ45,RS-232 |
| 전원 공급기로 일하기 | 두배 AC : 85 ~ 264 V(50/60Hz) |
| 작동 온도 | -5 ~ + 60C |
| 저장 온도 | -40 ~ + 80' Ｃ |
| 샤시형 |
|
