제품 상세 정보:
|
| 상품 이름: | 400G PM4 버트 테스터 | 패턴: | PRBS7,PRBS9,PRBS11 |
|---|---|---|---|
| OEM: | 이용 가능합니다 | 모델: | UC9264Q |
| 인민 행동 운동 지지도: | 14.0625, 26.5625, 28.9 그브드. | 작동 온도: | 10 - 50 'Ｃ |
| 강조하다: | PM4 BERT 테스터,800G BERT 테스터 |
||
시점 비제로 복귀를 넘는 800G PM4 버트 테스터 데이터 출력 아이 다이어그램

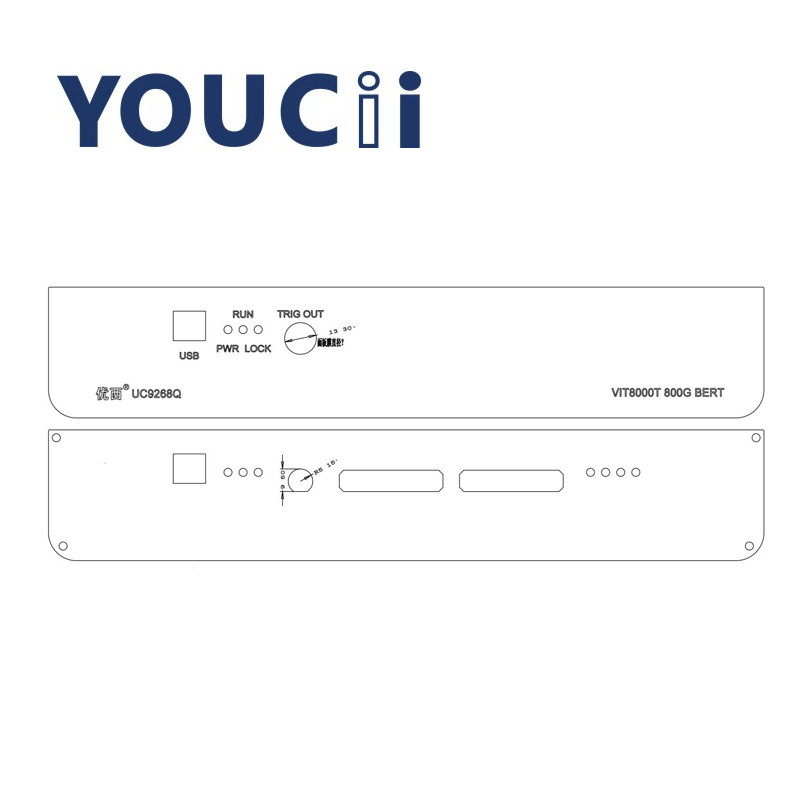

U9268Q 800G PM4 버트 테스터
1. 신호 코딩 방식 : 비제로 복귀와 PAM4, 자동적으로 어느 것이 비제로 복귀와 PAM4 신호 사이에 자유로이 전환할 수 있습니까.
2. 6.144g, 10G, 40G, 100G, 200G와 400G 제품, 에러 코드 테스트를 시험해서 사용되는 8 채널 동시성의 출력은 독립적으로 또는 여덟 채널 동시 테스트일 수 있습니다.
3. 지원 연속 오류 코드 검출과 타이밍 에러 코드 모니터링이 KP4/KR4 하드웨어 FEC 기능을 지원합니다.
4. 비제로 복귀 지지도 : 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 GPB.
5. 인민 행동 운동은 14.0625, 26.5625, 28.9 그브드를 지원합니다.
6, 비제로 복귀 지지 코드 종류 : PRBS7, 9, 10, 11, 15, 23, PRBS31, 사용자는 정의했습니다.
7, PAM4 지지 코드 종류 : PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, 규정된 사용자.
8, 채무 불이행 4 주파수 분할의 클럭 주파수는 128 점 보다 4분의 1 1/8, 1/16, 1/32, 1, 64, 1 / 주파수를 지원합니다.
9. 통신 모드 : USB에게 숨깁니다. 어떤 드라이버도 요구되지 않습니다. PC 상부 컴퓨터 소프트웨어는 비트 오류 미터를 구축하고 비트 오류율을 시험하기 위해 장치와 통신합니다.
| 아니오. | 매개 변수 | 민 | 타입 | 맥스 | 유닛 |
| 1 | 신호 부호화 방식 | NRZ/PAM4 | |||
| 2 | 자료 비율 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | 그비피스 |
| 3 | 패턴 |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31, 사용자 PRBS13Q,SSPRQ,JP03A,JP03B. |
|||
| 4 | 상승과 하강 시간 (20% 내지 80%) | 14 | 35 | pS | |
| 5 | 패턴 반전 | 수신 단말에 있는 신호는 자동적으로 역으로 돌려집니다 | |||
| 6 | (단일 단자인) 신호 출력 크기 | 200 | 800 | 1000 | mV |
| 7 | 25G 자료 출력 지터 (RMS) | 500 | 700 | 일천초분의 일초 | |
| 8 | 데이터 입력과 출력 인터페이스 | 차별적, 교류 결합, 50 옴 임피던스, 여성 2.92 밀리미터 SMA | |||
| 9 | 일을 마치세요 | 0.2 | 6.64 | 13.28 | 기가헤르츠 |
| 10 | (단일 단자인) 데이터 신호 입력 감도 | 50 | 음피피 | ||
| 11 | 시점 비제로 복귀를 넘는 데이터 출력 아이 다이어그램 | 49 | 50 | 52 | % |
| 12 | PAM4 앉은 눈높이 (각각 앉은 눈높이) | 80 | 110 | 200 | mV |
| 13 | 인민 행동 운동 아이 다이어그램 선형성 | 0.95 | 0.98 | 1 | |
| 14 | 작동 온도 | 10 | 25 | 50 | 'Ｃ |
