제품 상세 정보:
|
| 파장 분해능: | 1.0 총리 | 절대 파장 정확도: | ±10 총리, Typ. ±5 총리 |
|---|---|---|---|
| 출력 안정도: | ±0.005dB (15Min) ±0.05 dB (24 시간) | 전원 선형성: | ± 0.3 dB |
| 전원 측정 범위: | -85 데이터 베이스 관리 프로그램에 대한 +5 데이터 베이스 관리 프로그램 | 작동 온도: | 0' Ｃ ~ +45' Ｃ |
| 저장 온도: | -40' Ｃ ~ +80' Ｃ | ||
| 강조하다: | 두 채널 레이저 스캐닝 분광계,항온 레이저 스캐닝 분광계 |
||
두 채널 레이저 스캐닝 스펙트모터 ±5 Pm 전형, 일정한 온도에서 24 시간

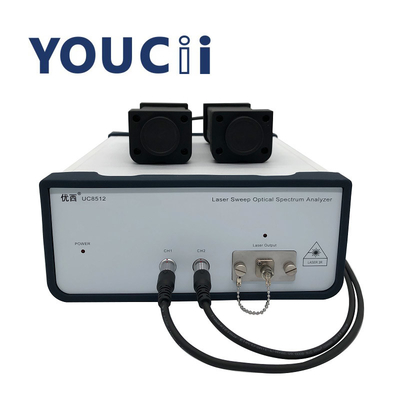

레이저 스캔 스펙트럼 분석기 (U8512) 는 PC로 제어되는 수동 장치 테스트 및 스펙트럼 분석 시스템입니다. 주로 거친 WDM 구성 요소, 고 밀도 WDM 구성 요소,중장기, AWG, WSS, OPM, DPSK 구성 요소 및 기타 일반 광섬유 광 측정 및 응용. 조정 가능한 레이저 광원이 시스템에 통합되어 있으며 광 전력 계측기와 함께,그것은 높은 파장 정확성과 빠른 스캔 기능을 가진 조정 가능한 레이저 광원 테스트 시스템 플랫폼이 될 수 있습니다..
사양
|
모델 # |
UC8512C+UC88201 |
| 조절 가능한 레이저 광원 | |
|
파장 범위 |
1525.00 ~ 1568.00 nm |
|
출력 전력 |
13 dBm |
|
파장 해상도 |
100시 |
|
절대 파장 정확도 |
±밤 10시, 타이프±오후 5시 |
|
상대적 파장 정확성 |
오후 5시 ± 2시 |
|
파장 반복성 |
오후 3시 ± 1시 |
|
파장 안정성 |
오후 ± 5분 (일반적으로 일정한 온도에서 24시간) |
| 튜닝 속도 | 단계당 ≤ 2 ms |
|
전력 안정성 |
±0.005dB (15분) ±0.05dB (24시간) |
|
전력 반복성 |
± 0.05 dB |
|
전력 선형성 |
± 0.3 dB |
| 전력 평면성 | 0.3 dB; 전형적인 값은 0.05dB입니다. |
| 사이드 모드 거부율 | ≥ 40 dBm |
| 상대적인 소음 강도 | 일반적인 값 <-135 dB |
| 광전력계 | |
| 파장 범위 | 850 nm ~ 1625 nm |
| 전력 측정 범위 | +5 dBm ~ -85 dBm |
| 전력의 정확성 | < ± 4% |
| 전력 반복성 | < 0.1 dB |
| 스캐닝 기능: DWDM/Isolator/GFF 장치 스캐닝 소프트웨어로 장착 | |
| 스캔 모드 |
빠르게 조절 가능한 레이저 스펙트럼 스캔 |
| 해상도 비율 | 오후 1시 |
| 정확성 | 오후 5시 |
| 전력 표시 | 최고 전력 표시 |
| 중앙 파장 함수 | 중앙 파장 및 3dB 대역폭 디스플레이 |
| 참조 함수 | 기준 시험 |
| 전원 어댑터 전원 | AC 100 ~ 240 V, 48 - 66 Hz, 최대 100 VA |
| 표시 | PC 제어 인터페이스 |
| 광출력 인터페이스 | FC/PC 커넥터 |
| 통신 인터페이스 | USB / RS232 인터페이스 |
| 저장 온도 | -40°C ~ +80°C |
| 작동 온도 | 0°C ~ +45°C |
| 크기 | 245mm W, 105mm H, 320mm D |
| 무게 | 30.0kg |
전원 공급 요구 사항
의UC8512C+UC88201초전압 레벨 II 규정을 준수합니다. 작동 전압은 100 ~ 240V AC 전압, 주파수 범위는 48 ~ 66Hz, 작동 전압은 115V입니다.최대 소비 전류는 230mA; 작동 전압이 230V일 때 최대 소비 전류는 120mA입니다.
USB 포트
USB 인터페이스는 표준 4 코어 B 타입 인터페이스입니다.UC8512C+UC88201그리고 PC, 그리고 장치는 모니터링 소프트웨어로 제어 할 수 있습니다.
USB 연결 케이블
USB 케이블의 길이는 5m를 초과 할 수 없습니다. 그렇지 않으면 타사 USB 주변 확장 장치 만 사용할 수 있습니다. 일반적으로 최대 연장 길이는 50m에 도달 할 수 있습니다.
RS232 일련 포트
계기의 일련 포트 매개 변수는 고정 값으로 설정됩니다. 컴퓨터의 일련 포트 매개 변수 설정은 계기 매개 변수 설정과 일치해야합니다.
RS232 인터페이스 핀 정의
