제품 상세 정보:
|
| 채널 수: | 1 | 파장 범위: | 850 ~ 1700 nm |
|---|---|---|---|
| 파워 레인지: | +10 ~ -70dBm/+25 ~ -55dBm | 샘플링 주기: | 1명의 부인 (1KHz) |
| 참고 조건에 있는 절대적 불확실성 (정확도): | ± 4% (1200 nm ~ 1610 nm) | 참고 조건에 있는 상대 불확도 (정확도): | 전형적인 < 0.02 dB |
| 작동 온도: | 0~ +40 Ｃ | ||
| 강조하다: | 단일 채널 광 파워 미터,65dBm 광 파워 미터 |
||

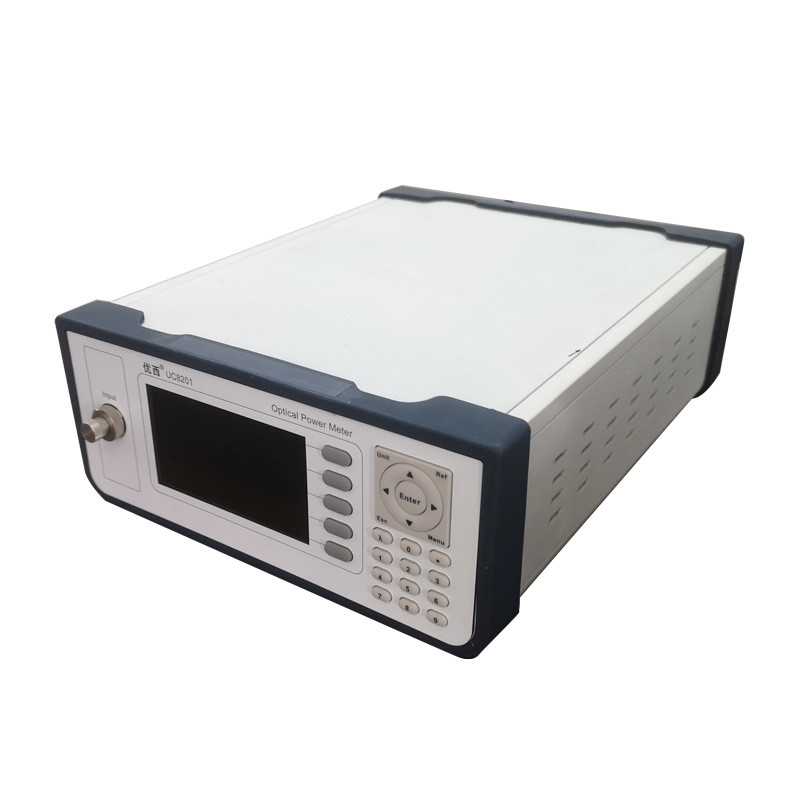

전력 범위가 +10 ~ -65dBm/+25 ~ -50dBm인 단일 채널 광 파워 미터
| 모델 # | UC8204 | |||
| 채널 수 | 4 | |||
| 전력 범위 | +10 ~ -70dBm | |||
| 파장 범위 | 850 ~ 1700nm | |||
| 교정 파장 | 850/908/1270/1290/1310/1330/1510/1530/1550/1570nm | |||
| 샘플링 기간 | 1ms(1kHz) | |||
| 응용 섬유 유형 | 최대 62.5um 코어 크기의 표준 SM 및 MM | |||
|
순수한 기준 조건에서의 불확도(정확도) |
± 4%(1200nm ~ 1610nm) | |||
|
상대적인 기준 조건에서의 불확도(정확도) |
< 0.02dB 일반 | |||
| 선형성(전력) | ≤ ± 0.05dB(1200nm ~ 1610nm, 0~ -50dBm) | |||
| 반환 손실 | ＞ 40dB | |||
| 작동 온도 | 0 ~ +40℃ | |||
| 보관 온도 | -30 ~ +80℃ | |||
| 재교정 기간 | 2 년 | |||
| 치수 | 폭 245mm, 높이 105mm, 깊이 320mm | |||
| 무게 | 2.0kg | |||
UC8202/4광 파워 미터 테스트 시스템은 효율적이고 컴팩트한 크기로 빠르게 시작할 수 있으며 저렴합니다.저전력, 고전력, 단일 채널 및 이중 채널 광 파워 미터 옵션을 제공합니다.
UC8202/4 2/4채널 광 파워 미터는 광섬유 테스트 및 측정 응용 분야의 범용에 탁월한 성능, 경제적이고 실용적인 기능을 제공합니다.대량 생산 라인에서 사용하도록 특별히 설계되었습니다.
AC 전원 공급 장치 요구 사항
기기는 과전압 클래스 II 규정을 준수합니다.작동 전압은 100 ~ 240V AC 전압, 주파수 범위 48-66Hz, 작동 전압 115V입니다. 최대 소비 전류는 230mA입니다.작동 전압 230V, 가장
최대 소비 전류는 120mA입니다.
전원 코드
국제 안전 표준에 따라 기기에는 국가 표준을 충족하는 3심 전원 코드가 장착되어 있습니다.전원 코드는 접지 보호 장치가 있는 전원 콘센트에만 연결하십시오.
전원 표시기
기기의 전원을 켜면 전원 표시등이 켜집니다.
통신 인터페이스 설명
기기 후면 패널에는 USB 인터페이스와 RS232 인터페이스라는 두 개의 통신 포트가 있습니다.
USB 인터페이스
USB 인터페이스는 표준 4코어 B형 인터페이스로 계측기 및 PC에 연결할 수 있으며 모니터링 소프트웨어로 계측기를 제어할 수 있습니다.
RS232 직렬 포트
계측기의 직렬 포트 매개변수는 고정 값으로 설정됩니다.컴퓨터의 직렬 포트 매개변수 설정은 기기 매개변수 설정과 일치해야 합니다.
고정 매개변수:
전송 속도: 115,200
자릿수: 8
확인: 없음
정류장 번호: 1
RS232 인터페이스
