제품 상세 정보:
|
| 눈금 측정 파장: | 1270년 / 1286년 / 1290년 / 1295년 / 1300년 / 1305년 / 1310년 / 1330년 / 1510년 / 1530년 / 1550년 / 1570 nm | 접속구의 형태: | FC / UPC 연결기 |
|---|---|---|---|
| 반복성: | ≤ ±0.02 dB | 최대 안전 입력 전력: | +20dBm |
| 저장 온도: | -30~+80C | 차원: | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 모니터 PM의 측정 평균 시간: | 1~1000ms | 중량: | 3.0 킬로그램 |
| 강조하다: | 8CH 가변 광 감쇠기,4Ch 가변 광 감쇠기,다중 채널 가변 광 감쇠기 |
||

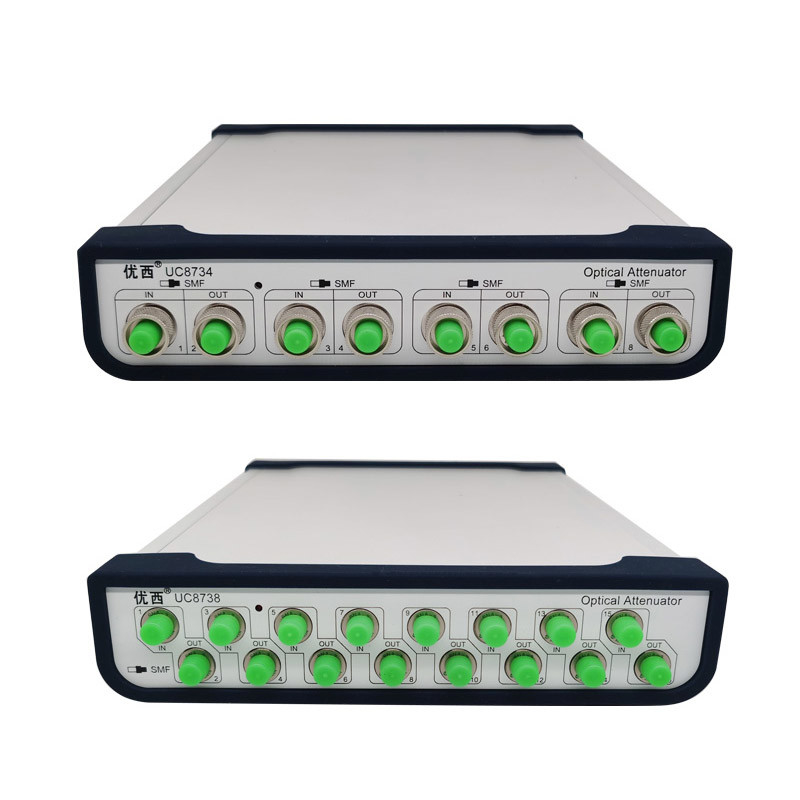

다중 채널 옵션이 있는 4Ch 또는 8CH 가변 광 감쇠기
UC8734/8 4/8 채널 광학 제어 광 감쇠기
사양
| 모델 # | UC8734 | UC8738 |
| 감쇠기 범위 | 0~40dB | |
| 교정 파장 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570nm |
|
| 삽입 손실 | ≤1.5dB | |
| 섬유 유형 | 9/125um 단일 모드 | |
| 커넥터 유형 | FC/UPC 커넥터 | |
| 감쇠 정확도 |
≤ ± 0.1dB(0 ~ 25dB) ≤ ± 0.02dB(0 ~ 25dB(전원 제어 포함)) |
|
| 반복성 | ≤ ±0.02dB | |
| 모니터 PM의 평균 시간 | 1~1000ms | |
| 정착 시간 | 100ms | |
| 감쇠 전환 속도 | 0.1 ~ 50dB/s | |
| 반환 손실 | > 45dB | |
| 최대 안전 입력 전력 | +20dBm | |
| 통신 인터페이스 | PC로 RS232, USB, RJ45 제어 | |
| 재교정 기간 | 2 년 | |
| 작동 온도 | 0~ +40℃ | |
| 보관 온도 | -30~+80℃ | |
| 힘 | 100~240V | |
| 치수 | 폭 235mm, 높이 55mm, 깊이 320mm | |
| 무게 | 3.0kg | |
AC 전원 공급 장치 요구 사항
기기는 과전압 클래스 II 규정을 준수합니다.작동 전압은 100 ~ 240V AC 전압, 주파수 범위 48-66Hz, 작동 전압 115V입니다. 최대 소비 전류는 230mA입니다.작동 전압 230V, 가장
최대 소비 전류는 120mA입니다.
전원 코드
국제 안전 표준에 따라 기기에는 국가 표준을 충족하는 3심 전원 코드가 장착되어 있습니다.전원 코드는 접지 보호 장치가 있는 전원 콘센트에만 연결하십시오.
전원 표시기
기기의 전원을 켜면 전원 표시등이 켜집니다.
통신 인터페이스 설명
기기 후면 패널에는 USB 인터페이스와 RS232 인터페이스라는 두 개의 통신 포트가 있습니다.
USB 인터페이스
USB 인터페이스는 표준 4코어 B형 인터페이스로 계측기 및 PC에 연결할 수 있으며 모니터링 소프트웨어로 계측기를 제어할 수 있습니다.
RS232 직렬 포트
계측기의 직렬 포트 매개변수는 고정 값으로 설정됩니다.컴퓨터의 직렬 포트 매개변수 설정은 기기 매개변수 설정과 일치해야 합니다.
고정 매개변수:
전송 속도: 115,200
자릿수: 8
확인: 없음
정류장 번호: 1
RS232 인터페이스
LAN 인터페이스
작동 모드: UDP 서버 모드
광 출력/입력 인터페이스
레이저 신호 출력을 위한 광섬유 커넥터 인터페이스.라벨 지침에 따라 FC/PC 또는 FC/APC 커넥터와 SMF 또는 MMF 광섬유 유형을 선택합니다.
동기 출력 콘센트
SMA 커넥터.광원 모듈이 스캔 중일 때 동기 출력 콘센트는 트리거 펄스 신호를 출력합니다.
제품 특징:
광감쇠 및 광출력 출력을 빠르고 정확하게 설정할 수 있으며 광출력 제어의 안정화 시간은 100ms 이내입니다.
다중 채널 감쇠기가 동시에 설정되고 여러 포트가 동시에 측정되어 많은 측정 시간을 절약합니다.
내장형 고정밀 광 파워 미터는 전력 모니터링의 안정성과 정확성을 보장합니다.
간단한 조작, 직관적인 그래픽 사용자 인터페이스, 동시에 다중 채널 데이터 미리보기, 한 눈에 테스트 상태;
작은 크기, 컴팩트한 구조.여러 장치를 계단식으로 사용하여 채널 수를 확장하도록 사용자 지정할 수 있습니다.
