버터플라이 특수 파장 가변 파장 레이저 소스 고안정성 ± 2nm

버터플라이 특수 파장 레이저 소스 고안정성 ± 2nm

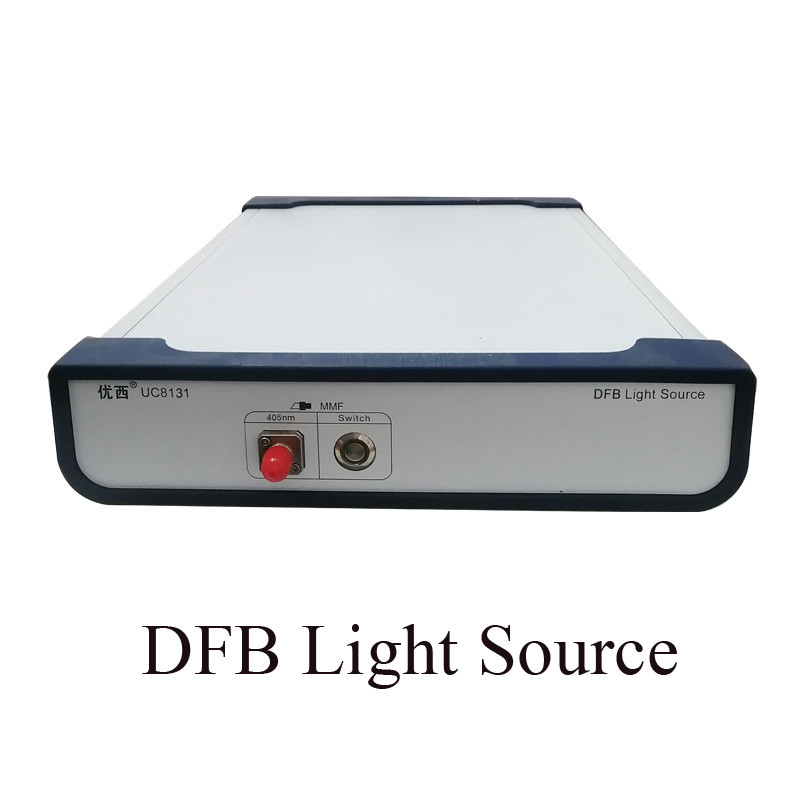

UC8131 특수 파장 레이저 소스

우리는 언급했습니다
UC812n/UC813n 다채널 레이저 소스는 WDM CWDM 장치,고 정밀도 WDM 장치, 광학 파장가이드 격자 어레이 AWG 장치, 평면 광 도파기 PLC 장치, 광증폭기 EDFA와 다른 일반적 광학 섬유 측정과 응용을 위해 사용될 수 있습니다. 특히, 그것은 연결기와 평면 광 도파기의 PLCS의 대량 생산과 탐지에 적합합니다.
특별 포인트
UC812n/UC813n 다채널 레이저 소스는 고출력 안정성, 작은 사이즈, 빠른 조업을 개시하고 기타의 특성을 가집니다. 조명 공급원 설비는 고정 파장 광 소스 출력 신호의 다중 채널을 제공할 수 있습니다. 광저우 유스이는 또한 850, 980, 1250,1270을 특화할 수 있습니다... 2 또는 4 또는 많은 파장 광원 장비의 1610,1625 nm과 어떠한 조합.

저작물 인터페이스 기술

기구의 전면

기구의 뒤에

전력 공급기 요구사항
악기는 과전압 등급 II 규정에 따릅니다. 동작 전압은 100 ~ 240V AC 전압이고 주파수 범위는 48 ~ 66Hz 입니다, 동작 전압이 115V이고 최대 소비 전류는 230mA 입니다 ; 동작 전압이 230V일 때, 최고 소비는 경향은 120mA입니다.

통신 인터페이스 설명
말하자면 USB와 RS232 인터페이스인 기구의 백 패널 위의 2 통신 포트가 있습니다.

USB 인터 페이스
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 기구와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.

RS232는 조화시킵니다
기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다. 컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.

조명 공급원 출력 인터페이스
레이저 신호 출력을 위한 조명 공급원 연결자 인터페이스. 계기판에 붙은 섬유 유형 라벨에 따라 FC / PC 또는 FC / APC 연결기와 SMF 또는 MMF 섬유를 선택하세요.
사고 방식 주석은 상응하는 채널의 파장 값을 드러냅니다.

채널 절환 버튼
도구가 계속 강화되고 켜진 후 채널 스위치 버튼의 전원 스위치와 표시등은 놀라기 시작합니다. 이 시각에, 도구는 자체 테스트 주를 들어오고 채널 표시등이 자체 테스트가 완료되는 후에 나갑니다.
운영자는 요구된 파장에 따라 상응하는 채널 포트를 선택하고, 가볍게 스위치 버튼을 누르고, 표시등을 밝혀야 합니다. 만약 채널의 스위치 버튼이 계속 안정되면, 그것이 상응하는 채널의 레이저가 켜졌고, 사용될 수 있는 것을 의미합니다.
