1x4 데스크탑 광 스위치

사용법

1. 구조 설명

1.1 프런트 패널 기술

프런트 패널

(1) LCD 디스플레이 : 디바이스 어드레스, 현재 채널과 관련 정보를 드러냅니다.
(2), ▲ - 업 키 ; ▼ -- 다운 키 ; 엔터 -- 확인 키 ; Esc -- 취소 키.
(3) 전원 표시기 Power1, Power2 : 일하는 전원 공급기를 보여줍니다.

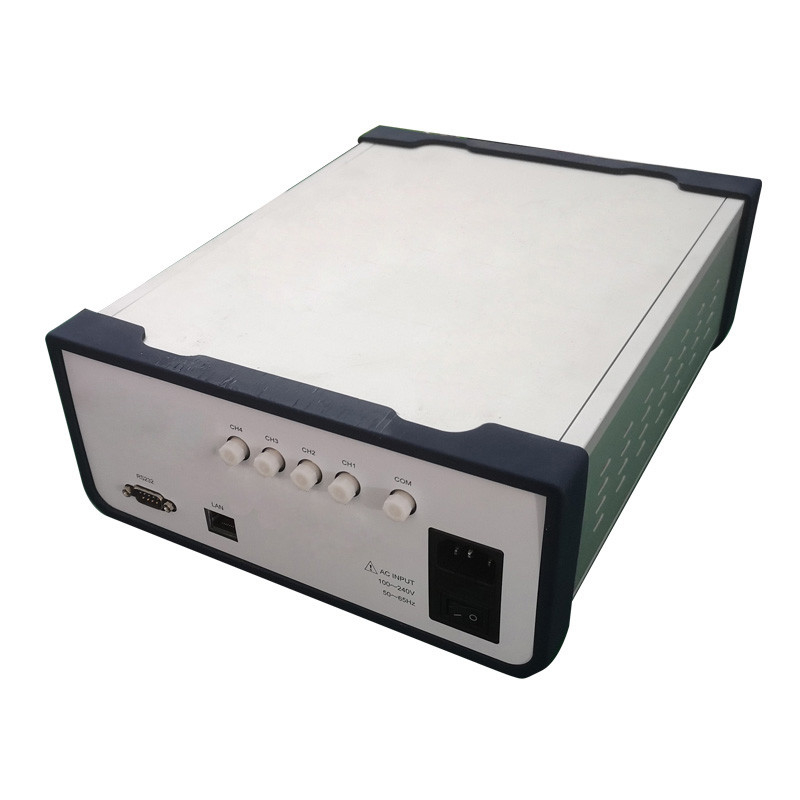

1.2 후면 패널 기술

후면 패널

(1) RJ45 이더넷 인터페이스, RS-232 직렬 포트 : 기기 데이터 감시를 위한 통신 인터페이스.
(2) 교류 전력 인터페이스 : 장비를 위한 ＡＣ 전원의 입력 인터페이스.
광 포트에 대한 기술 : 입출력 포트는 장치 패널에 공용 포트입니다. 채널 번호 1, 2, 3, 및 4는 각각 있습니다.

2. 장치 접속 기술

2.1 내부 광학 경로 설명

1 Ｘ 4 광 스위치의 내부 광학 경로의 계통도

2.2 통신 인터페이스 접속 기술

(1) RS-232 인터페이스
컴퓨터에 장치를 연결할 때, 양쪽 끝 위의 구멍과 DB9 직렬 포트 교차 케이블을 사용하세요. 말하자면, 양쪽 끝에 있는 핀 #2와 핀 #3은 넘게 됩니다, 양쪽 끝에 있는 핀 #5가 연결되고 핀 중 나머지가 연결되지 않습니다.
(2) RJ45 이더넷 인터페이스
스위치를 통하여 컴퓨터에 장치를 연결할 때, 직선 통과 케이블을 사용하세요 (양쪽 끝에 있는 배선용 순서는 1개 오렌지고 백색, 2개 오렌지, 3 녹색과 백색, 4 파랑, 5 파랑과 백색, 6 녹색, 갈색인 7와 하얀, 8 브라운입니다). 장치가 직접적으로 컴퓨터에 연결될 때, 크로스 와이어는 사용된 (한 마지막이 다음과 같다는 것 이어야 합니다 : 1 오렌지빛 흰색, 2개 오렌지, 백녹색인 3, 4 파랑, 5 청백색, 6 녹색, 7 갈색 하얀색, 8 브라운 ; 다른 방향의 발단은 다음과 같습니다 : 8-가 갈변시킨) 1- 녹백색부패란, 2- 녹색, 3- 오렌지 백색, 4- 파랑, 5- 청백색, 6- 오렌지, 7- 브라운 백색,.

3. 패널 조작 교육

(1)   키보드 폐쇄 : 채널·디바이스의 통신 인터페이스는 토론자단에 참가하여 핵심이 사용할 수 있는지 지기 위해 상응하는 지휘를 보냅니다. 자세한 사항은 소통 프로토콜 기술을 참조하세요. 패널 키가 잠겨질 때, 상응하는 매개 변수는 패널을 통해 설정될 수 없습니다.
(2)   초기화 인터페이스가 채널 교환을 허락하는지 지기.

■ 채널을 허락하기 위한 절차는 초기화 인터페이스를 켭니다 : ① 언론은 당신이 그것이 사용될 수 있게 허락하기 위해 단추를 누를 때 메뉴에 들어가기 위해 들어갑니다. ②은 "1을 선택하도록 ▲ 또는 ▼ 키를 압박합니다. 채널 락 설정 " ; 들어가기 위한 ③ 프레스 엔터. ④ 선택하기 위한 언론 ▲ 또는 ▼ 키는 "스위치를 허락합니다 " ; 완료를 확인하기 위한 ⑤ 프레스 엔터. ⑥은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

   ■ 채널을 잠그기 위한 절차는 초기화 인터페이스를 켭니다 : (1) 당신이 그것이 사용될 수 있게 허락할 때 메뉴에 들어가기 위한 프레스 엔터. ②은 "1을 선택하도록 ▲ 또는 ▼ 키를 압박합니다. 채널 락 설정 " ; 들어가기 위한 ③ 프레스 엔터. ④은 잠금 스위치를 선택하도록 ▲ 또는 ▼ 열쇠를 압박합니다 ; 완료를 확인하기 위한 ⑤ 프레스 엔터. ⑥은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

(3) 채널 교환

(5) 자동 스캐닝의 시간을 정하고 자동 스캐닝을 시작하세요

■는 메뉴에 들어가도록 ① 키를 압박합니다. ②은 "4를 선택하도록 ▲ 또는 ▼ 키를 압박합니다. 자동 스캔 설정 " ; 들어가기 위한 ③ 프레스 엔터. ④은 스캔 간격의 시간을 선택하도록 키 ▲ 또는 ▼를 압박합니다 ; ⑤은 확인하도록 넣음글쇠를 압박합니다 ; ⑥은 분을 선택하도록 ▲ 또는 ▼ 키를 압박합니다 ; ⑦은 결정하도록 넣음글쇠를 압박합니다 ; ⑧은 두번째를 선택하도록 ▲ 또는 ▼ 키를 압박합니다 ; ⑨ 프레스 엔터. 만약 시간이 제로가 아니면, 오토스캔이 시작됩니다. ⑩은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

■ 자동 스캐닝 동안, 토론자단에 참가하여 스캐닝하는 것을 멈추기 위한 쓰리 웨이가 있습니다 : (1) 초기화 인터페이스가 채널 교환을 허락할 때, 스캐닝하는 것을 멈추기 위한 채널을 바꾸도록 ▲ 또는 ▼를 압박하세요 ; "2 하에 ② 스위치 채널. 스캐닝하는 것을 멈추기 위한 채널 명령 선택 ". 메뉴 "4의 ③. 자동 스캔 설정은 00 시간에 대한 주사 시간 간격, 00 분, 스캐닝하는 것을 멈추기 위한 00 초에서 " 정했습니다.

(6) 단단한 직렬 포트 자원의 경우에 다른 주소와 다수의 장치를 제어하는데 사용될 수 있는 장치 어드레스 세팅.

■는 메뉴에 들어가도록 ① 키를 압박합니다. ②은 "5를 선택하도록 ▲ 또는 ▼ 키를 압박합니다. 지는 것 " 다루세요 ; 들어가기 위한 ③ 프레스 엔터. ④은 새로운 주소를 선택하도록 ▲ 또는 ▼ 키를 압박합니다 ; 완료를 확인하기 위한 ⑤ 프레스 엔터. ⑥은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

(7) 직렬 포트 보드 비율의 환경은 다른 보드 비율의 환경을 만날 수 있습니다. 보드 비율은 다음과 같이 설정될 수 있습니다 : 보통 19200으로 설정되는 1200, 2400, 4800, 9600, 19200, 57600, 115200. (주목하세요 : 전송 속도 설정은 재가동 뒤에 단지 효력이 발생합니다.)

■는 메뉴에 들어가도록 the①key를 압박합니다. ②은 "6을 선택하도록 ▲ 또는 ▼ 키를 압박합니다. 전송 속도 설정 " ; 들어가기 위한 ③ 프레스 엔터. ④은 보드 비율을 선택하도록 ▲ 또는 ▼ 핵심을 압박합니다 ; 완료를 확인하기 위한 ⑤ 프레스 엔터. ⑥은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

(8) LCD 백라이드 지연 설정

■는 메뉴에 들어가도록 ①key를 압박합니다. ②은 "7을 선택하도록 ▲ 또는 ▼를 압박합니다. LCD 백라이드 " ; 들어가기 위한 ③ 프레스 엔터. ④은 지연 시간을 선택하도록 키 ▲ 또는 ▼를 압박합니다 ; ⑤은 확인하도록 넣음글쇠를 압박합니다 ; ⑥은 전체 과정 동안 앞단계로 돌아가도록 Esc를 압박합니다.

(9) 오류 메시지 프롬프트

■ 에러 1 -- 데이터 오버플로우를 보여줍니다.
■ 에러 2 - 광 스위치 모듈이 부정확하게 작동하고 있는 것을 나타냅니다.

.4. 상부 컴퓨터 모니터링에 대한 기술

   장치는 컴퓨터를 거쳐 자동 측정 또는 실시간 감시를 실현하기 위한 (일련 포트 모니터링 시스템 또는 직렬 포트 소프트웨어를 사용하 ) 프런트 패널 또는 이더넷 포트를 통한 원격 감시 위의 RS-232 (또는 알에스 485 방식) 인터페이스 까지 제어신호를 받을 수 있습니다.

4.1. 프로그램 제어명령
(1) 이 기구는 동시에 한 지시를 실행할 수 있을 뿐입니다. 프로그램이 다음 지시에 들어가기 전에 대응값을 돌려줄 때까지 보통 기다리세요.
(2) 대문자를 사용하세요.
(3) 날카로운 브라켓과 LT를 입력하세요 ;실제 작업 "으로. 개시 캐릭터, 종료기로서의 삽입구 >로서.
