제품 상세 정보:
|
| 조작 모드: | 전력 설정 방식 | 결의안: | 0.001 dB |
|---|---|---|---|
| 눈금 측정 파장: | 1270년 / 1310년 / 1490년 /1550 /1610 nm | 섬유형: | SMF와 MMF |
| 모니터 PM의 측정 평균 시간: | 2 부인 ~ 1 Ｓ | (광 출력 제어로) 정확도: | ±0.02 dB |
| 최대 안전 입력 전력: | +5dBm | 작동 온도: | 0~ +40C |
| 저장 온도: | -30~+80C | ||
| 강조하다: | 1 채널 가변 광감쇄기,70dBm 가변 광감쇄기 |
||
1/2-채널 광 감쇠기와 전력계 범위 +5 ~ -70dBm
UC8752 2-채널 광 감쇠기와 전력계
제품 특징 :
광감쇠와 광전 출력은 빨리 그리고 정확하게 설정될 수 있고 광학력 통제의 안정화 시간이 100 부인 기간 이하입니다.
다채널 감쇠기가 동시에 설정된다고, 많은 측정 시간을 절약하면서, 다중 포트는 동시에 측정됩니다 ;
내장형고 정밀도 광발광 강도 측정기는 파워 감시의 안정과 정확도를 보장합니다 ;단순 작동, 직관적인 도형 사용자 인터페이스, 동시에 다중 채널 데이터 미리보기, 첫눈에 시험 상태 ;
저작물 인터페이스 기술

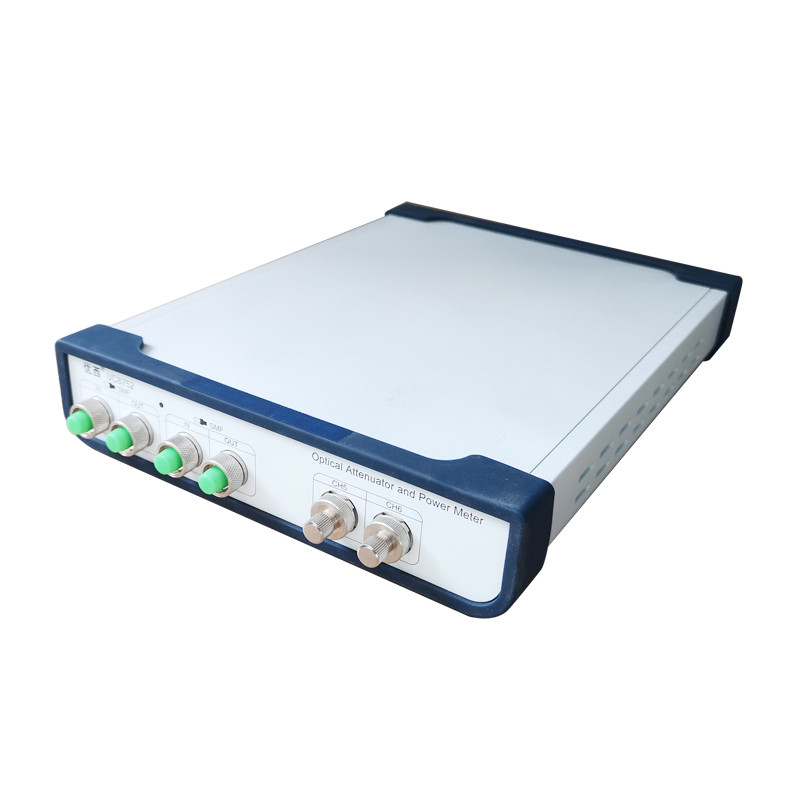

기구의 전면
기록 : CH1-CH2와 CH3-CH4는 광 감쇠기입니다, CH5와 CH6이 전력계입니다
기구의 뒤에
전력 공급기 요구사항
UC8752는 과압 등급 II 규정에 따릅니다. 동작 전압은 100~ 240V AC 전압, 주파수 범위 48-66Hz이고 115V, 최대 소비 전류에 있는 동작 전압은 230mA입니다 ; 동작 전압 230V가 최대 소비 전류는 120mA입니다.
전원 표시기
전원 표시기 빛은 도구가 계속 강화될 때 상승합니다.
통신 인터페이스 설명
UC8752 광학 페이딩과 광발광 강도 측정기는 USB 포트와 USB 포트 RS232 인터페이스인 후면 패널 위의 2 통신 포트를 가지고 있습니다.
USB 인터 페이스
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 UC8752와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
RS232 접속핀 정의
RS232는 더 케이블에 연결됩니다
RS232 연결 케블의 커넥터 핀의 정의 :
| DB9 플러그 | DB9 핀 | ||
| 핀 | 기록 | 핀 | 기록 |
| 2 | 수신 데이터 | 2 | 송신 자료 |
| 3 | 송신 자료 | 3 | 수신 데이터 |
| 5 | 신호 접지 | 5 | 신호 접지 |
