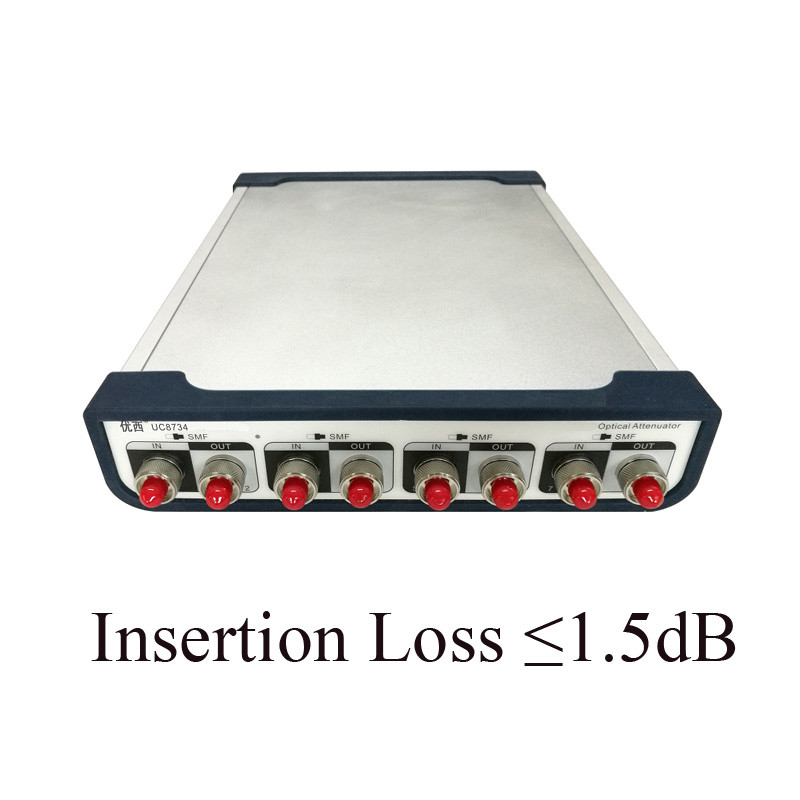

전원 제어 삽입 손실 ≤1.5dB와 4Ch 가변 광감쇄기

UC8734 4 채널 광학적으로 통제된 광 감쇠기

저작물 인터페이스 기술

기구의 전면

                                        UC8734는 4 채널 단일 모드 광 감쇠기입니다

IN은 조명 공급원 주입구이고 아웃이 조명 공급원 수단입니다.

기구의 뒤에

Ac 전력 공급기 요구사항

   악기는 과전압 등급 II 규정에 따릅니다. 동작 전압은 100 ~240V AC 전압, 주파수 범위 48-66Hz, 동작 전압 115V이골 때, 최대 소비 전류는 230mA입니다 ; 동작 전압 230V, 대부분의
최대 소비 전류는 120mA입니다.

전원 코드

    국제 안전 기준에 따르면, 도구는 국가 표준을 충족시키는 3 핵심 전원 코드를 갖추고 있습니다. 접지보호와 전원 콘센트로의 전력 코드 플러그만을 연결시키세요.

전원 표시기

   전원 표시기 빛은 도구가 계속 강화될 때 상승합니다.

통신 인터페이스 설명

   말하자면 USB 인터 페이스와 RS232 인터페이스인 기구의 백 패널 위의 2 통신 포트가 있습니다.

USB 인터 페이스

   USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 기구와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.

RS232 직렬 포트

  기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다. 컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.

고정된 매개 변수 :
보드 비율 : 115,200
자릿수 : 8
체크하세요 : 어떤 것
스톱넘 : 1

RS232는 조화시킵니다

LAN 인터페이스

                                            워킹 모드 : UDP 서버 모드

광 출력 / 입력 인터페이스

   레이저 신호 출력을 위한 광섬유 연결자 인터페이스. 브랜드 교육에 따라 FC / PC 또는 FC / APC 연결기와 SMF 또는 MMF 섬유형을 선택하세요.

동시성의 출력 수단

   에스엠에이 커넥터. 광원 모듈이 주사하고 있을 때, 동시성의 출력 수단은 트리거 진동 신호를 출력합니다.

제품 특징 :

   광감쇠와 광전 출력은 빨리 그리고 정확하게 설정될 수 있고 광학력 통제의 안정화 시간이 100 부인 기간 이하입니다.
다채널 감쇠기가 동시에 설정된다고, 많은 측정 시간을 절약하면서, 다중 포트는 동시에 측정됩니다 ;
내장형고 정밀도 광발광 강도 측정기는 파워 감시의 안정과 정확도를 보장합니다 ;
단순 작동, 직관적인 도형 사용자 인터페이스, 동시에 다중 채널 데이터 미리보기, 첫눈에 시험 상태 ;
작은 사이즈, 소형 구조. 다수의 장치는 채널 수를 늘리기 위해 계단식인 사용을 위해 맞춤화될 수 있습니다.
