제품 상세 정보:
|
| 소자 패키지: | 나비 | 접속구의 형태: | FC / 자동 위상 조정 (다른 어댑터가 맞춤화될 수 있습니다) |
|---|---|---|---|
| Bandwidth@3 dB: | < 0.1 nm | Bandwidth@20 dB: | < 0.5 nm |
| SMSR: | > 45 dB (1270nm 기타 등등.) | 선택적인 파장: | 1305/1308 |
| 강조하다: | 프로그램 통제된 데스크탑 광 감쇠기,1.8dB 데스크탑 광 감쇠기 |
||
프로그램 통제된 광 감쇠기 삽입 손실 1.8dB Accuracy0.1dB
UC8130 다중채널 DFB레이저 원천

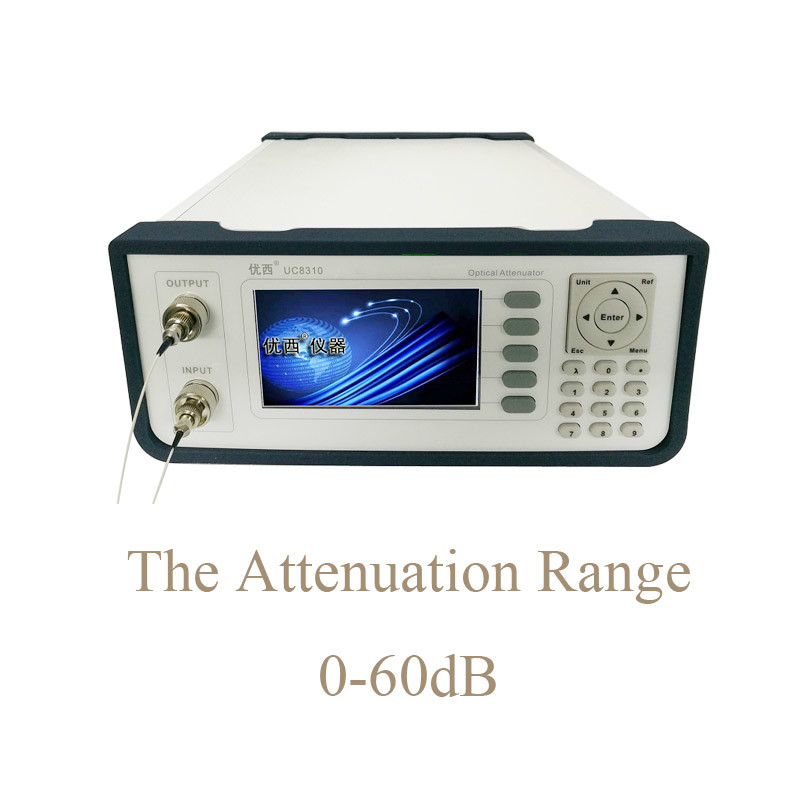

UC8310/UC8320 데스크톱 광 감쇠기는고 정밀도, 넓은 범위 광학력 희석 도구입니다.새로운 데이터 수집과 처리 방법은 채택되며, 그것이 더 큰 SNR와 더 빠른 응답 속도를 가지고 있고, 0-60 dB의 광범위한과 연속적인 조정할 수 있는 동적 감쇠 범위에 도달할 수 있습니다.
UC8310/UC8320 데스크 광 감쇠기는 주로 채널 평형, 전력 평형화, 이득 경사와 DWDM 시스템에서 동력 조정, 광학적 측정 방법과 AWG와 PLC 부품의 적용과 더불어, 광증폭기와 다른 일반적 광섬유를 위해 사용됩니다.
UC8310을 예로 간주하세요 :
사용자 인터페이스 서술
호스트에 대한 정면도
광학적 출력 포트와 광 입력 포트는 FC / PC 공항입니다.UC8310을 예로 간주하세요 :
전력 공급기 요구사항
UC8310/UC8320 벤치탑 광 감쇠기는 과전압 등급 II 규정에 따릅니다.동작 전압은 100 ~ 240V AC 전압이고 주파수 범위는 48 ~ 66Hz 입니다, 동작 전압이 115V이고 최대 소비 전류는 230mA 입니다 ;동작 전압이 230V일 때, 최고 소비는 경향은 120mA입니다.
전원 케이블 요구
국제 안전 기준에 따르면, 도구는 국가 표준을 충족시키는 3 핵심 전원 코드를 갖추고 있습니다.접지보호로 단지 파워 소켓에 전원 케이블을 연결하세요.
통신 인터페이스
USB 포트
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 UC8310/UC8320과 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
USB 연결 케블
USB 케이블의 길이는 5 Ｍ를 초과할 수 없습니다. 그렇지 않았다면, 오직 제 3자 USB 주변적 교수만을 사용할 수 있습니다. 일반적으로, 최대 확장 길이는 50 Ｍ에 도달할 수 있습니다.
RS232 직렬 포트
기구의 시리얼 포트 매개 변수는 고정값으로 설정됩니다.컴퓨터의 직렬 포트 매개변수 설정은 기기 파라미터 설정과 일치하여야 합니다.
RS232 접속핀 정의
RS232는 더 케이블에 연결됩니다
RS232 연결 케블의 커넥터 핀의 정의 :
| DB9 플러그 | DB9 핀 | ||
| 핀 | 기록 | 핀 | 기록 |
|
2 |
수신 데이터 | 2 | 송신 자료 |
| 3 | 송신 자료 | 3 | 수신 데이터 |
| 5 | 신호 접지 | 5 | 신호 접지 |
기록 : 직렬 포트 통신을 위해 더 케이블을 연결하기 위해 널 모뎀을 사용하세요.
