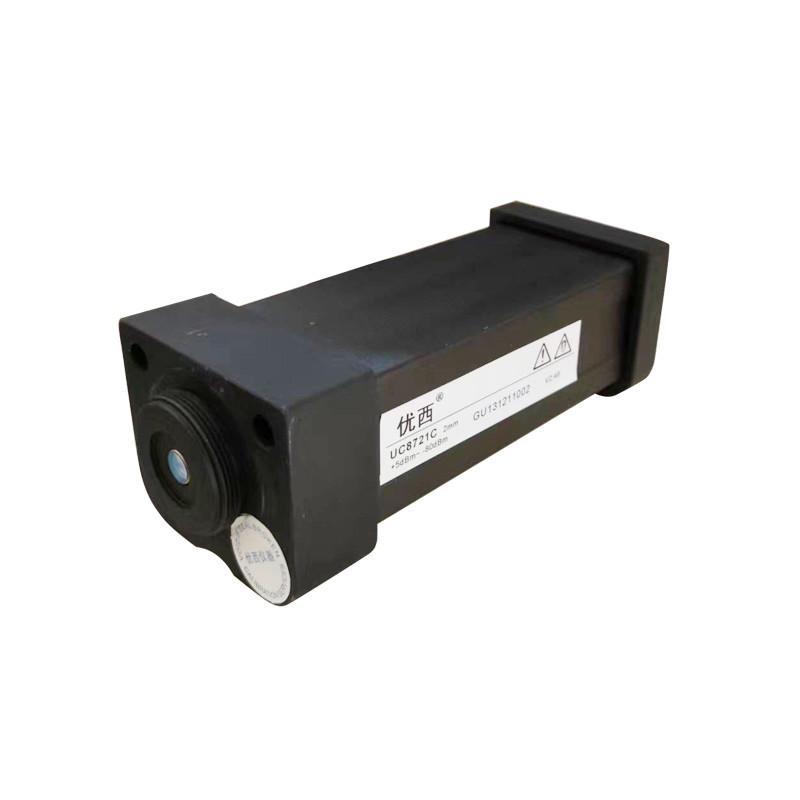

UC8721 USB 광학 전력 측정기 모듈

제품 소개

UC8721은 USB 인터 페이스 광학 전력 측정기 모듈입니다. 그것은 샘플링 주기가 마이크로초를 달성하고, 수집되고, 고속의 높은 비율로 데이터를 처리할 수 있다는 것 입니다.

   UC8721 광학 전력 측정기 모듈은 연결된 USB 통신 포트에 PC를 제공합니다. 운영자는 UC8721을 제어하기 위해 그것의 데모 프로그램을 사용하고, 측량값을 보고 변수를 정합니다. UC8721 광학력 메테 모듈은 DWDM 성분, AWG&PLC 성분, 광증폭기를 시험하고, 다르 다용도의 섬유 광학적 시험과 측정 응용을 수행하는 것의 뛰어난 성능을 제공합니다. 다른 UC 도구 전력 측정기 모듈과 비교해서, UC8721은 고속도 샘플링과 소형 치수를 특징으로 하고 그것이 특히 물가와 다중 채널로 조립되는 광발광 강도 측정기 표본화 시스템에 적합합니다.

소프트웨어는 사용되어야 합니다

   UC8721 광학 전력 측정기 모듈은 그것의 짜맞춘 USB 통신 케이블을 통하여 PC와 통신할 수 있습니다. UC8721 광학 전력 측정기 모듈은 모듈 매개 변수에서 설정하기 위해 광저우 유스이에 의해 제공된 응용 소프트웨어를 사용하고 모든 응용 운용을 수행할 수 있습니다.

문 인터페이스로 묘사하세요

1B4 핵심 쉴드된 케이블에 대한 USB

   통신 포트는 1B4 핵심 쉴딩 케이블에 USB에 연결되며, 그것이 통신을 확립하기 위해 직접적으로 PC에 연결될 수 있습니다.

동기 입력 공항

   에스엠에이 커넥터를 사용하는 동시에 일어나는 신호 입력 포트가 외부로부터 펄스 트리거 신호를 받습니다, 상승 에지가 효과적입니다.

광 입력 인터페이스

   레이저 신호 입력 포트.광섬유 점퍼가 광학 전력 측정기 모듈에 연결될 때, 접속 어댑터는 중앙에 요구됩니다.접속 어댑터는 전력계 연결기와 파이버 컨넥터의 종류와 일치하여야 합니다.

   다음과 같은 형태는 참조로서 UC8721 광발광 강도 측정기에 광섬유를 연결하기 위한 두개의 전형적 접속 어댑터들을 목록화합니다.
