235 밀리미터 광대역 광원 멀티 밴드 선택적 전력 밀도 -30dBm

광선 광원 다단계 선택 전력 밀도 -30dBm

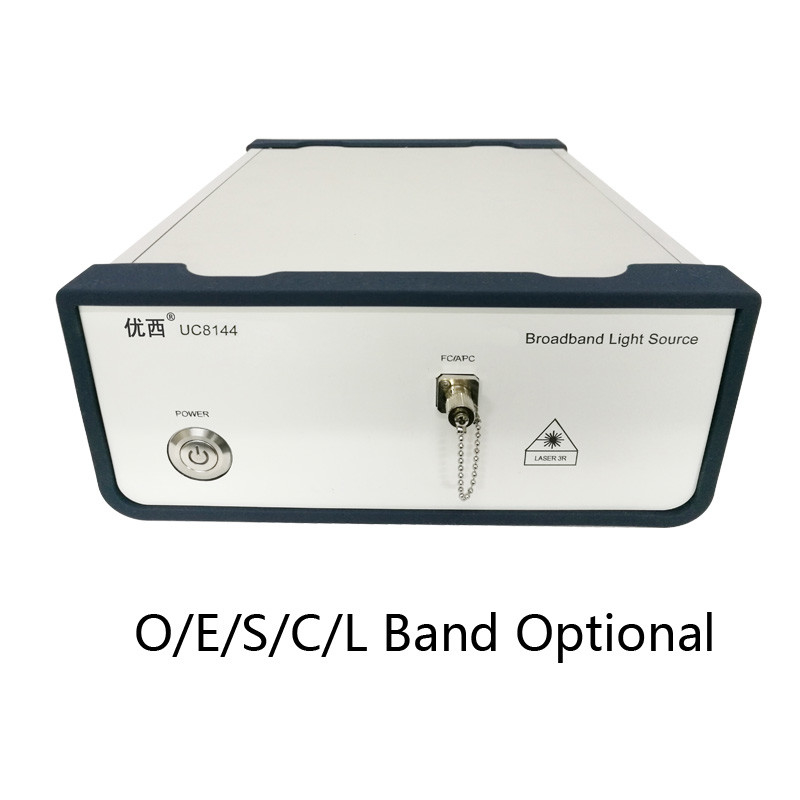

UC8144 광선 광원

사용 지침

1전원 공급

장치를 시작하기 전에 입력 전압이 장치의 정형 입력 전압과 연결이 잘 있는지 확인하십시오. 빛원은 220V AC 50Hz AC 전원 공급원을 사용합니다.

2주요 섹션 설명

 전원 스위치:전원 케이블을 연결한 후 장치의 전원 스위치를 켜면 전원 표시기가 켜집니다.

레이저 스위치 ON 키:이 키를 누르면 레이저 출력등을 켜거나 끄지만, 레이저 보호 장치 안의 광원을 누르면 소프트웨어로 느린 시작 및 느린 종료 기술을 사용하여정상적으로 켜거나 완전히 끄는 데 30초가 걸립니다., 상향 이동, 레이저가 ON 상태임을 나타냅니다;, 아래로 스냅, 레이저가 OFF 상태임을 나타냅니다.빛 소스는 메모리 기능이 있습니다. 레이저가 켜면,광원의 출력 전력은 자동으로 마지막 출력 전력으로 회복됩니다..

3켜고 끄는 기계 설명서

시작 순서:

1) 전원을 켜기 위해 전원 버튼을 누르십시오
2) 레이저의 출력 캡을 제거하고 일치하는 점퍼를 연결하십시오.
3) 레이저 ON 버튼을 누르면 레이저가 열립니다.

참고:1전원 공급 장치가 꺼지면, 전원 공급 장치가 다시 시작되기 전에 적어도 30 초가 지나야 합니다. 그렇지 않으면 레이저 사용 수명이 영향을 받을 것입니다.
2, 안정적인 빛의 근원은 30 분 동안 열기 시작 시간이 필요합니다.

종료 순서:
1) 레이저 ON 키 레이저를 누르십시오.
2) 전원 공급을 끄기 위해 전원 버튼을 누르십시오.

4신호등
전력 전력 표시기: 전력 공급원이 정상이라면 표시기가 빨간색입니다.
레이저 가동 표시: 레이저가 정상적으로 가동되면 초록색입니다.

1안정성 고려 사항: 광원은 매우 안정적입니다. 사용 중에 제품의 출력 안정성을 보장하기 위해 다음 사항에 주의하십시오.
1) 사용 전에, 출력 꼬리 섬유 끝 면을 깨끗하게 유지하십시오, 특히 출력 끝 면에 더럽다면 출력 광력 및 안정성에 영향을 줄 것입니다.
2) 더러운 환경 및 진동 환경에서 제품을 사용하지 마십시오. 제품은 정밀 광학적 구성 요소를 포함합니다. 더 많은 먼지와 진동은 구성 요소의 품질을 저하시킬 것입니다.제품의 안정성 감소로 이어질 수 있습니다..
3) 온도와 습도가 큰 환경에서의 사용을 피하십시오.주어진 안정성 지수는 환경 변화의 작은 범위에서 주어집니다.온도와 습도가 크게 변할 때, 장비는 자동으로 안정적인 균형을 설정할 것입니다. 그 동안 안정성은 악화 될 것입니다.장치가 시작되면 특정 열 안정화 시간이 필요합니다30분 정도가 좋습니다.
4) 좋은 품질의 광학 점퍼와 장치에 맞는 인터페이스를 사용하여 콘센트를 연결하십시오. 원칙적으로 점퍼가 짧을수록 더 좋습니다..

2반사된 빛 제어:
고전력 레이저의 경우 반사된 빛은 레이저의 불안정한 작동이나 레이저에 손상을 줄 수 있습니다. 반사된 빛의 대부분은:장치의 낮은 반환 손실 지수, 그리고 빛 자체 또는 다른 파장 특정 광 경로 구조에 의해 레이저로 가져옵니다. 광 경로에 광원을 연결하기 전에,반사된 빛이 장치에 들어오지 않도록 합니다..

3ESD 예방:
내부 레이저와 일부 칩은 정전기 민감 장치입니다.장치가 복구 할 수 없는 손상 될 수 있습니다.따라서 장치가 잘 땅에 고정되어 있으며, 운영자가 정전기 보호 조치를 취하는 것이 좋습니다.

4전원 공급:
입력 전원 공급원이 장치 사양에 따라 요구되는 전압 및 전류 범위 내에 있는지 확인하고 장치가 사용 중인 경우 실수로 전원을 끄지 마십시오.

5개인 안전:
광소 출력 끝면으로 직접 보지 마십시오. 광소 출력이나 외부 연결 점퍼 포트와 상관없이 광원이 작동합니다.피부를 직접 밝은 빛에 노출시키지 마십시오.심각한 부상을 일으킬 수 있습니다.
