제품 상세 정보:
|
| 소자 패키지: | 그렇게 하기 위한 나비 / | 사고 방식: | L2(1295.56/1300.05/...) |
|---|---|---|---|
| 대역폭 @3 dB: | < 0.1 nm | 대역폭 @20 dB: | < 0.5 nm |
| 출력 전원 안정 (15min): | ≤±0.01 dB | SMSR: | > 40 dB |
| 강조하다: | 다중채널 가변 파장 레이저 소스 UC,란위디엠 조명 공급원 1.0nm,가변 파장 레이저 소스 0.01dB명 |
||

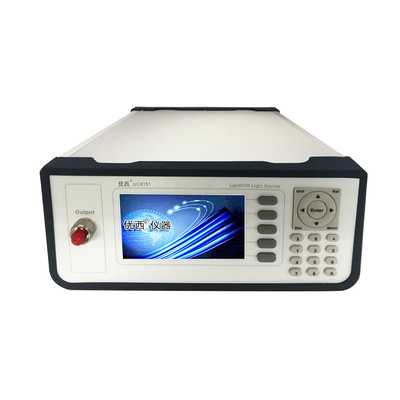

U8151/8154다채널 랜WDM 광원 파장 정확도 1.0nm 안정성 0.01dB
LANWDM 광원은 WDM CWDM 장치, 고 정밀 WDM DWDM 장치, AWG 장치, 평면 광파 유도 PLC 장치에 사용할 수 있습니다.광 증폭기 EDFA 및 기타 일반 광섬유 광학 측정 및 응용, 특히 결합기 및 평면 광 광파 유도 PLC 구성 요소 대량 생산 검사에 적합합니다.
요약하자면, 테이블 형태로 설명된 다양한 제품 모델의 사양은 다음과 같이 구분됩니다.
| 모델 및후속자 | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| 파장L1 ((1271 / 91/...) | √ | √ | √ | ||||
| 파장L2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| 코아시얼 장치 패키지 | √ | √ | |||||
| 나비 장치 패키지 | √ | √ | √ | √ | √ | ||
| 4개의 파장은 4개의 출력 채널로 나뉘어 있습니다. | √ | √ | √ | √ | |||
|
4개의 파장과 4개의 출력 |
√ | √ | √ | ||||
|
4개의 파장의 동일한 전력 출력 |
√ | √ | √ | √ | √ | ||
|
네 파장 전력 조절 출력 |
√ | √ |
사양
| 모델 | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| 장치 패키지 | TO | 나비 | ||
| 파장 | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| 파장 정확성 | ± 1.0 nm | ± 0.5 nm | ||
| 출력 전력 | ≥ 1.0mW | ≥ 8.0mW | ||
| 커넥터 타입 | FC/APC (다른 어댑터가 사용자 정의 될 수 있습니다) | |||
| 대역폭 @3 dB | < 0.1 nm | |||
| 대역폭 @20 dB | < 0.5 nm | |||
|
출력 전력 안정성 (15분) |
≤±0.01 dB | |||
|
출력 전력 안정성 (8시간) |
≤±0.05 dB | ≤±0.03 dB | ||
| SMSR | > 40 dB | |||
| 작업 Temp | 0 ∼ +40 °C | |||
| 저장 온도 | -30°C+80°C | |||
| 크기 | 1U: 235mm W, 55mm H, 320mm D | 2U: 245mm W, 105mm H, 320mm D | ||
| 무게 | 30.0kg | |||
참고:: 1U 차체는 일반적으로 4차원 동일한 전력 출력으로 사용되며 2U 차체는 일반적으로 4in-1 및 조절 가능한 전력 출력으로 사용됩니다.
LAN WDM 광원 기본 개념:
1파장점에서: 파장은 L1:1271/1291/1311/1331 nm와 L2로 정의됩니다.1295.56/1300.05/1304.58/1309.14 nm. 다른 파장 조합은 L3, L4...
2빛 방출 장치의 포장 형태에서, 그것은 다음과 같이 나눌 수 있습니다: 첫 번째 그룹 L1, 동축 장치 및 나비 장치 포장을 가지고 있으며, 두 번째 그룹 L2,일반적으로 나비 장치 패키지입니다.우리는 동축 패키지 장치를 UC8154-T (TO) 로 정의하고, 버터플라이 패키지 장치를 UC8154-B (버터플라이) 로 지정합니다.

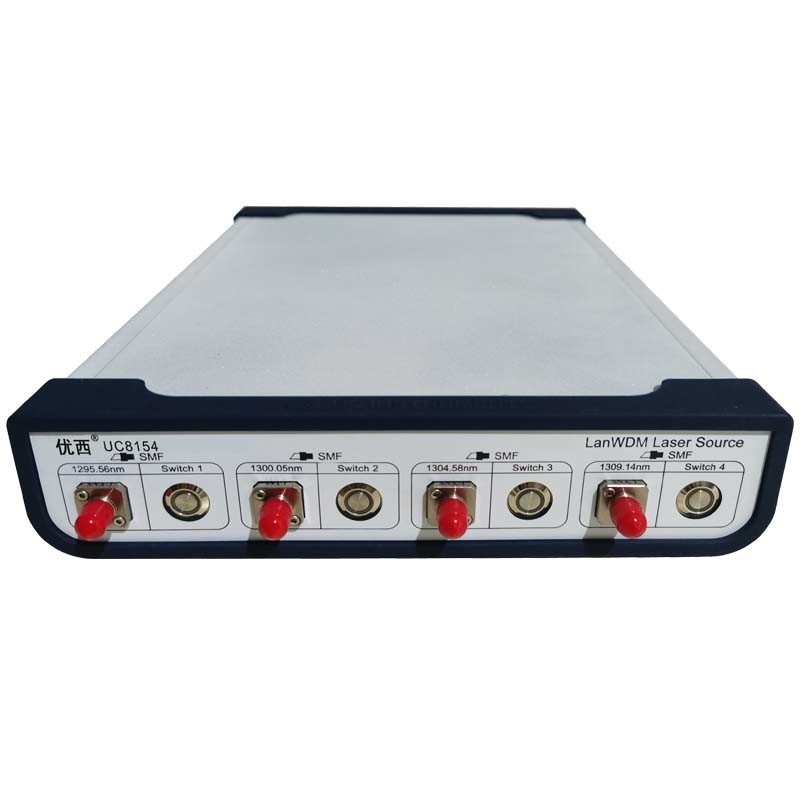

3. 네 파장 출력 형태에서 나눌 수 있습니다: 네 파장 네 출력으로 나뉘어, 네 파장 네 방향 출력;우리는 UC8154로 4파파 길이 4방향 출력을 정의하고 UC8151로 4파파 길이 4방향 출력을 정의합니다.
